Quadro de Distribuição de Disjuntores: Como Escolher o Número de Módulos Ideal

Para escolher o quadro de distribuição de disjuntores ideal, você precisa contar quantos disjuntores (e outros dispositivos, como o interruptor diferencial IDR) vai instalar hoje, somar uma margem de 20% a 30% para expansões futuras e então escolher um quadro com número de módulos igual ou superior a esse total. Errar esse cálculo é uma das causas mais comuns de retrabalho em instalações residenciais, comerciais e industriais.

Por que o dimensionamento correto importa

Um quadro de distribuição de disjuntores subdimensionado obriga o eletricista a improvisar, seja instalando disjuntores fora do padrão, seja deixando fiação exposta por falta de espaço interno. Já um quadro superdimensionado, embora mais seguro para expansões, pode significar gasto desnecessário e ocupação maior de parede.

Além do número de módulos, vale observar:

• Grau de proteção (IP): ambientes externos, úmidos ou empoeirados exigem quadros com proteção elevada, como os modelos IP65, que impedem a entrada de poeira e jatos de água.
• Material da caixa: policarbonato e termoplástico resistem bem à corrosão e são mais leves que caixas metálicas.
• Espaço para barramento e fiação: quadros muito apertados dificultam a manutenção futura.

Como contar os módulos necessários

Cada disjuntor monopolar ocupa, em geral, 1 módulo; bipolares ocupam 2; e tripolares, 3. Some também os módulos usados por outros dispositivos de proteção, como o Interruptor Diferencial IDR, que normalmente ocupa de 2 a 4 módulos dependendo do modelo.

Um exemplo prático:

• 6 circuitos monopolares (iluminação e tomadas) = 6 módulos
• 2 circuitos bipolares (chuveiro e ar-condicionado) = 4 módulos
• 1 IDR de 4 módulos = 4 módulos

Total: 14 módulos. Nesse caso, um quadro de 18 módulos já oferece folga para futuras ampliações sem precisar trocar a caixa inteira.

Opções de quadros com proteção IP65

Para quem precisa de resistência a poeira e umidade, existem quadros de distribuição em diferentes capacidades, prontos para instalações que exigem mais robustez:

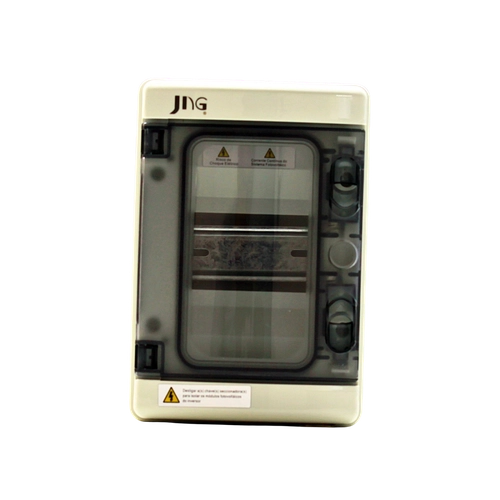

Quadro de Distribuição de Disjuntor 4 Módulos IP65 HA-4M — a partir de R$ 151,00

Esse modelo compacto de 4 módulos é indicado para pequenos quadros auxiliares, painéis de máquinas ou circuitos dedicados, onde o espaço é limitado mas a proteção contra intempéries continua sendo necessária.

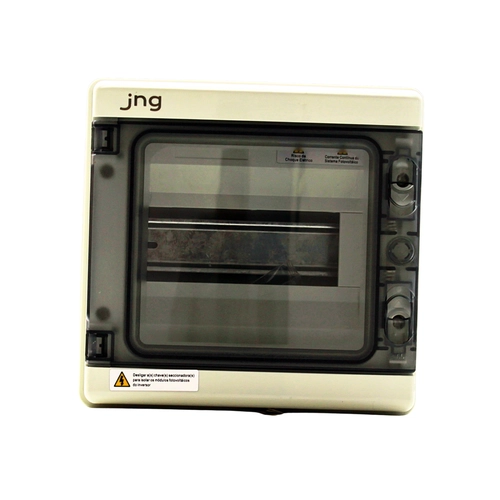

Quadro de Distribuição de Disjuntor 8 Módulos IP65 HA-8M — a partir de R$ 227,00

Já o quadro de 8 módulos atende bem instalações de pequeno porte, como quadros de distribuição de imóveis compactos ou pontos de comando específicos em ambientes industriais.

Para projetos com mais circuitos, os modelos maiores evitam que você precise substituir o quadro assim que surgir a necessidade de um novo disjuntor:

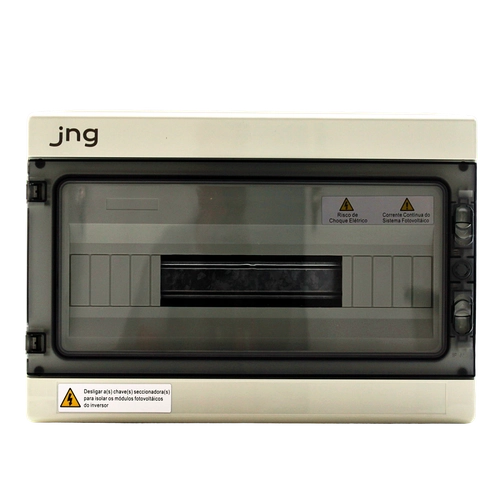

Quadro de Distribuição de Disjuntor 18 Módulos IP65 HA-18M — a partir de R$ 521,00

Centro de disjuntores: o coração da instalação

O quadro é apenas o invólucro; dentro dele fica o Centro de Disjuntores, que organiza fisicamente os disjuntores no barramento. Ao escolher o quadro, verifique se o barramento interno é compatível com os disjuntores que você pretende usar (padrão DIN é o mais comum) e se há espaço suficiente para o trânsito dos cabos sem dobras forçadas.

Acessórios que costumam acompanhar o painel

Em painéis de comando de máquinas e processos industriais, é comum que o quadro de distribuição conviva com botoeiras de acionamento manual, usadas para ligar, desligar ou emitir sinais de emergência próximos ao operador:

Botoeira Plástica 1 Furo Y221-CA-AM/PT — a partir de R$ 16,00

Esse tipo de botoeira é frequentemente instalado ao lado do quadro elétrico, facilitando o comando local sem precisar abrir o painel.

Checklist antes de comprar

• Conte todos os circuitos existentes e previstos
• Verifique se há espaço para o IDR e para futuros disjuntores
• Confirme o grau de proteção IP adequado ao ambiente (interno, externo, úmido, empoeirado)
• Escolha o material da caixa conforme o ambiente de instalação
• Confira se o barramento é compatível com os disjuntores que você já possui ou pretende comprar

Conclusão

Escolher o quadro de distribuição de disjuntores certo é uma questão de planejamento: conte os circuitos atuais, adicione uma margem de segurança, confira o grau de proteção necessário e escolha um modelo que comporte tanto os disjuntores quanto o interruptor diferencial IDR. Um quadro bem dimensionado evita retrabalho, melhora a organização da instalação e facilita manutenções futuras.

Quantos módulos um disjuntor bipolar ocupa?

Geralmente 2 módulos, já que ele conecta duas fases ou fase e neutro simultaneamente.

Posso usar um quadro de menos módulos e substituir depois?

É possível, mas normalmente exige nova instalação de caixa e recabeamento, gerando custo e tempo extras. É mais econômico prever uma margem de expansão desde o início.

O IDR é obrigatório em todo quadro?

A norma NBR 5410 exige o uso do Interruptor Diferencial IDR na maioria das instalações residenciais como proteção contra choques elétricos, então ele deve ser considerado no cálculo de módulos.

Qual a diferença entre um quadro comum e um quadro IP65?

O IP65 oferece proteção total contra poeira e resistência a jatos de água, sendo recomendado para ambientes externos, industriais ou expostos à umidade.

Produtos relacionados na loja

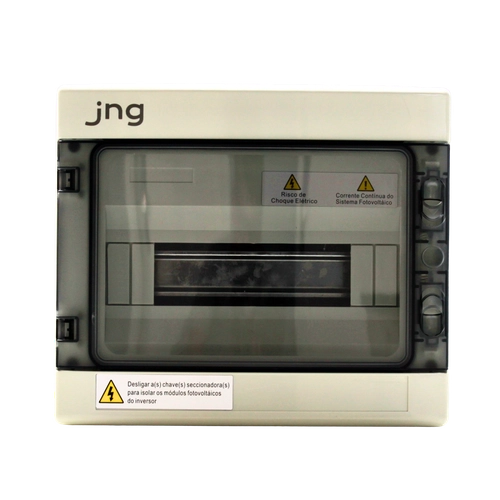

Quadro de Distribuição de Disjuntor 12 Módulos IP65 HA-12M — a partir de R$ 338,00
