Interruptor Diferencial IDR: O Que É, Para Que Serve e Como Escolher

O Interruptor Diferencial IDR (também chamado de DR) é um dispositivo de proteção que detecta fugas de corrente elétrica e desliga o circuito automaticamente, evitando choques elétricos em pessoas e animais. Ele é obrigatório pela norma NBR 5410 em diversos ambientes residenciais e comerciais, como banheiros, áreas externas e cozinhas.

O Que É um Interruptor Diferencial IDR

Diferente do disjuntor termomagnético comum, que protege contra sobrecarga e curto-circuito, o IDR monitora o equilíbrio entre a corrente que entra e a que sai do circuito. Quando existe uma diferença — sinal de que parte da corrente está "vazando" para a terra, muitas vezes através do corpo de uma pessoa — o dispositivo interrompe a energia em frações de segundo.

Esse tipo de proteção é essencial porque o disjuntor comum não é sensível o suficiente para perceber pequenas fugas de corrente que já são perigosas para o ser humano.

Para Que Serve o IDR na Prática

• Protege contra choques elétricos por contato direto ou indireto
• Reduz o risco de incêndios causados por fugas de corrente não detectadas
• É exigido por norma em tomadas de banheiros, áreas de serviço, cozinhas e ambientes externos
• Complementa a proteção do disjuntor termomagnético, que não substitui o IDR

Vale lembrar que o IDR não protege contra sobrecarga nem curto-circuito — por isso, ele deve ser instalado em conjunto com disjuntores no centro de disjuntores ou quadro de distribuição da instalação.

Quadro de Distribuição de Disjuntor 8 Módulos IP65 HA-8M — a partir de R$ 227,00

Como Funciona a Sensibilidade do IDR

A sensibilidade indica a menor corrente de fuga que o dispositivo consegue detectar, medida em miliampères (mA). As mais comuns no mercado são:

• 10 mA: alta sensibilidade, indicada para ambientes de maior risco, como áreas médicas
• 30 mA: uso geral em instalações residenciais, é a mais recomendada para proteção de pessoas
• 100 mA a 300 mA: usada mais para proteção contra incêndio do que contra choque direto

Além da sensibilidade, os IDRs se dividem por tipo de corrente de fuga que conseguem detectar: tipo AC (fugas senoidais puras) e tipo A (também detecta fugas pulsantes, comum em equipamentos eletrônicos como carregadores e fontes chaveadas).

Número de Polos: Como Escolher

A escolha entre unipolar, bipolar e tetrapolar depende do tipo de instalação:

• Bipolar: circuitos monofásicos (fase + neutro), o mais comum em residências
• Tetrapolar: instalações trifásicas, comuns em imóveis com carga maior ou uso comercial/industrial

O IDR sempre deve interromper todos os condutores do circuito, incluindo o neutro, para garantir a proteção completa.

Onde Instalar o IDR

O local ideal é dentro do quadro de distribuição, próximo aos disjuntores dos circuitos que ele vai proteger. Para instalações que exigem maior proteção contra poeira e umidade, como áreas externas ou galpões, vale considerar quadros com grau de proteção elevado.

Quadro de Distribuição de Disjuntor 12 Módulos IP65 HA-12M — a partir de R$ 338,00

Ao dimensionar o quadro, é importante já prever o espaço para o IDR junto com os disjuntores dos circuitos de tomadas e iluminação, evitando reformas futuras na instalação.

Quadro de Distribuição de Disjuntor 4 Módulos IP65 HA-4M — a partir de R$ 151,00

Manutenção e Cuidados

• Teste o botão "test" do IDR mensalmente para confirmar que ele está desarmando corretamente
• Se o dispositivo desarmar com frequência, procure um eletricista para identificar fugas de corrente na instalação
• Substitua o IDR se ele não desarmar no teste, pois isso indica falha do componente
• Nunca ignore desarmes repetidos: eles são um sinal de que algo na instalação precisa de atenção

Considerações Finais

O Interruptor Diferencial IDR é um item de segurança, não um acessório opcional. Ao escolher o modelo, avalie a sensibilidade adequada ao ambiente, o número de polos compatível com sua instalação e o tipo de quadro de distribuição que vai acomodá-lo. Combinado com disjuntores dimensionados corretamente, ele forma a base da proteção elétrica de qualquer imóvel.

O IDR substitui o disjuntor comum?

Não. Eles têm funções diferentes e complementares: o disjuntor protege contra sobrecarga e curto-circuito, enquanto o IDR protege contra choques elétricos por fuga de corrente. O ideal é usar os dois juntos.

Qual sensibilidade de IDR usar em casa?

Para a maioria dos circuitos residenciais, a sensibilidade de 30 mA é a recomendada, pois oferece proteção eficaz contra choques sem gerar desarmes excessivos.

Posso instalar o IDR sozinho?

A instalação elétrica envolvendo proteção diferencial deve ser feita por um eletricista qualificado, seguindo as normas técnicas, para garantir que o dispositivo funcione corretamente e proteja a instalação como esperado.

Todo circuito da casa precisa de um IDR próprio?

Não necessariamente. É possível usar um IDR para proteger múltiplos circuitos, desde que a soma das correntes esteja dentro da capacidade do dispositivo, mas em instalações maiores costuma-se dividir a proteção por área para evitar que uma falha desligue toda a casa.

Produtos relacionados na loja

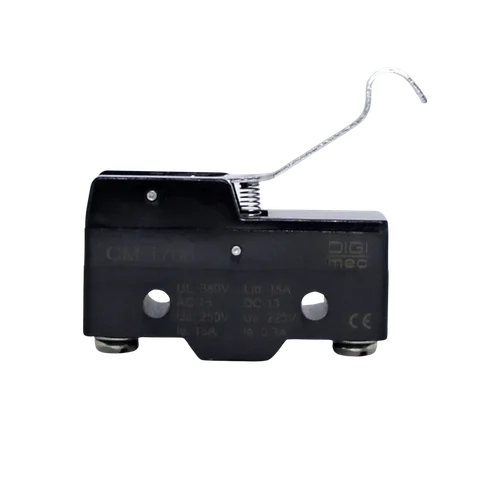

Micro Interruptor Baquelite Alavanca Curta com Rolete Simulado CM-1706 Digimec — a partir de R$ 48,00

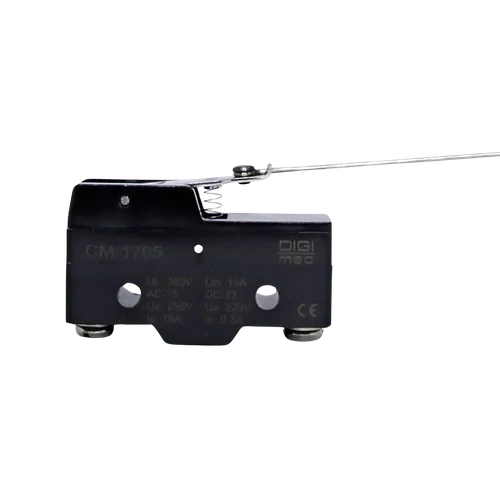

Micro Interruptor Baquelite Alavanca Longa CM-1705 Digimec — a partir de R$ 48,00
