Relé de Segurança NR12: o que é, para que serve e como escolher

O relé de segurança NR12 é um dispositivo eletrônico responsável por monitorar dispositivos de proteção de máquinas — como botões de emergência, chaves de segurança de portas, cortinas de luz e sensores — e interromper imediatamente o funcionamento do equipamento sempre que uma condição de risco for detectada. Ele é chamado de "NR12" porque atende aos requisitos da Norma Regulamentadora 12, que trata da segurança no trabalho em máquinas e equipamentos no Brasil.

Para que serve o relé de segurança

Diferente de um relé comum, o relé de segurança é projetado com redundância interna e autoteste constante de seus próprios circuitos. Isso significa que, se um dos contatos internos falhar, o próprio relé detecta o problema e mantém a máquina desligada, em vez de continuar operando de forma insegura.

Ele é usado para monitorar:

• Botões de emergência (parada de emergência)
• Chaves de segurança instaladas em portas e grades de proteção
• Cortinas de luz e sensores óticos
• Interruptores de posição em gabinetes e proteções móveis

Quando qualquer um desses dispositivos é acionado, o relé corta a alimentação dos contatores de potência da máquina, interrompendo o movimento de forma segura e confiável.

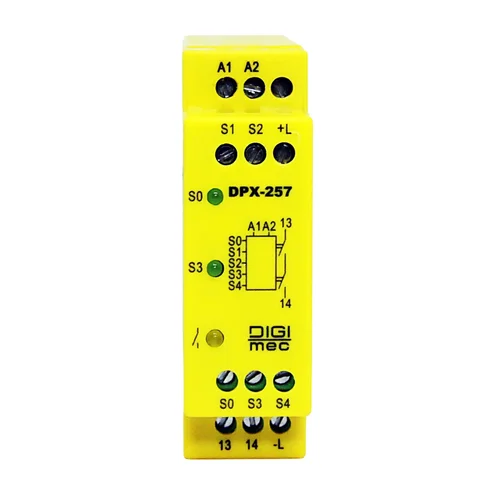

Rele de Segurança NR12 Cat 4 DPX-257 T4 Digimec — a partir de R$ 210,00

Categorias de segurança: o que significa "Cat 4"

A norma EN ISO 13849-1 classifica os sistemas de segurança em categorias (B, 1, 2, 3 e 4), que indicam o nível de confiabilidade e tolerância a falhas do circuito. A Categoria 4 é a mais rigorosa: o sistema continua seguro mesmo que ocorra uma falha simples, e essa falha é detectada antes da próxima solicitação de segurança. Por isso, relés de segurança Categoria 4 são recomendados para aplicações de maior risco, como prensas, máquinas com partes móveis expostas e linhas de produção com acesso frequente do operador.

Ao escolher um relé de segurança, verifique:

• Categoria de segurança exigida para a máquina (definida na análise de risco)
• Número de canais de entrada (quantos dispositivos de segurança serão monitorados)
• Tensão de alimentação compatível com o painel elétrico
• Tipo de reset (manual, automático ou monitorado)
• Número e tipo de contatos de saída disponíveis

Componentes que trabalham junto com o relé de segurança

O relé de segurança raramente atua sozinho. Ele faz parte de um sistema que geralmente inclui:

• Botão de comando ou botoeira de emergência, que o operador aciona manualmente em caso de risco
• Chave de segurança instalada em portas, grades e proteções móveis, que interrompe o circuito automaticamente se a proteção for aberta
• Contatores de potência, responsáveis por efetivamente cortar a energia do motor ou atuador

Uma botoeira bem dimensionada é essencial para garantir que o operador consiga acionar a parada de emergência com rapidez e segurança em qualquer ponto de acesso à máquina.

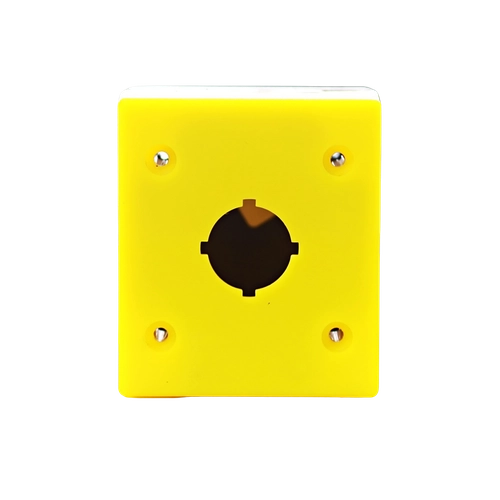

Botoeira Plástica 1 Furo Y221-CA-AM/PT — a partir de R$ 16,00

Como escolher o relé de segurança certo

Antes de comprar, faça um levantamento simples:

1. Quantos dispositivos de segurança precisam ser monitorados (um botão de emergência, uma chave de porta, ou vários simultaneamente)?
2. Qual a categoria de segurança exigida pela análise de risco da máquina?
3. A máquina precisa de reset automático após a liberação da proteção, ou o reset deve ser manual, com botão dedicado, por questão de segurança?
4. Qual a tensão de alimentação disponível no painel (24Vcc, 110/220Vca, etc.)?
5. Quantos contatos de saída (NA/NF) são necessários para acionar os contatores de potência?

Esse levantamento evita comprar um relé subdimensionado, que não atenderia integralmente aos requisitos da NR12, ou superdimensionado, com recursos que a aplicação não vai usar.

Instalação e manutenção

A instalação de um relé de segurança deve seguir rigorosamente o diagrama do fabricante, respeitando a ligação correta dos canais de entrada e das saídas de segurança. Alguns cuidados importantes:

• Nunca faça "pontes" (jumpers) nas entradas de segurança para contornar um dispositivo com defeito — isso anula toda a proteção do sistema
• Teste periodicamente o funcionamento do botão de emergência e das chaves de segurança monitoradas pelo relé
• Mantenha a documentação técnica da máquina atualizada, incluindo o esquema elétrico do circuito de segurança, exigido em auditorias de NR12

Considerações finais

Investir em um relé de segurança adequado, combinado com botões de comando, botoeiras e chaves de segurança bem especificados, é o caminho mais seguro para adequar máquinas e linhas de produção às exigências da NR12, reduzindo riscos de acidentes e paradas não programadas.

O relé de segurança NR12 é obrigatório em toda máquina?

A obrigatoriedade depende da análise de risco de cada equipamento. Máquinas com partes móveis que oferecem risco ao operador geralmente precisam de um sistema de segurança monitorado, e o relé de segurança é a forma mais comum de atender a esse requisito.

Qual a diferença entre relé de segurança e contator comum?

O contator apenas liga e desliga a alimentação de um circuito. O relé de segurança monitora continuamente os dispositivos de proteção, faz autoteste de seus próprios contatos e só permite o religamento da máquina quando todas as condições de segurança estiverem satisfeitas.

Posso usar o mesmo relé de segurança para várias máquinas?

Não é recomendado. Cada máquina deve ter seu próprio circuito de segurança dimensionado conforme a análise de risco específica, evitando que uma falha em um equipamento comprometa a segurança de outro.

O que significa reset manual monitorado?

É um tipo de rearme em que o operador precisa pressionar deliberadamente um botão específico para reiniciar a máquina após uma parada de segurança, garantindo que o religamento não ocorra de forma automática ou acidental.

Produtos relacionados na loja

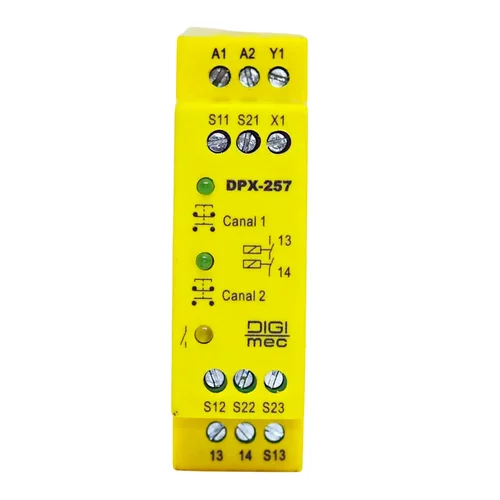

Rele de Segurança NR12 Bi Manual DPX-257 T158 Digimec — a partir de R$ 210,00
