Introdução

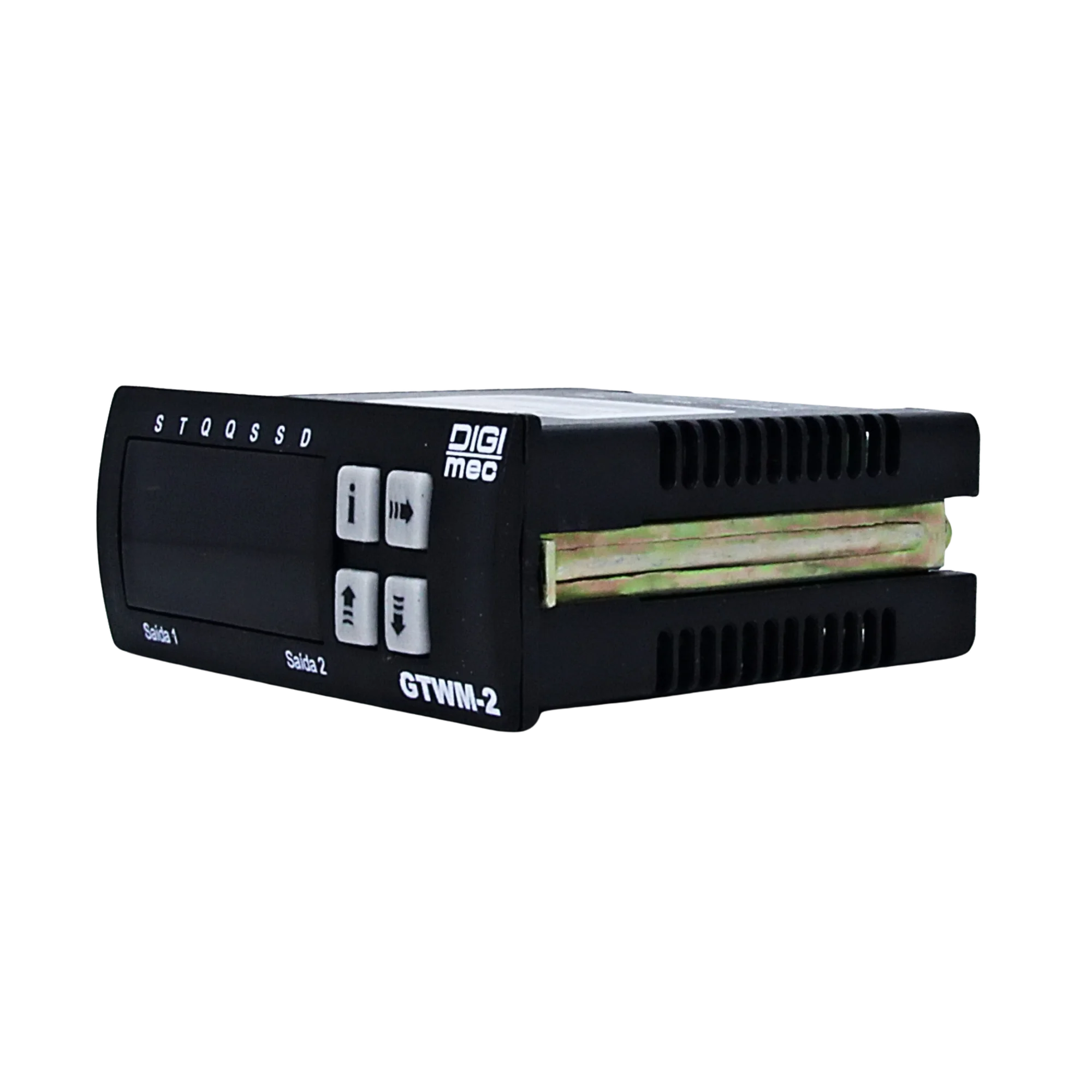

Os interruptores horário microprocessados tipos GTWM-2 foram desenvolvidos para aplicações onde precisão, repetibilidade e confiabilidade são fundamentais. Projetados para embutir em porta de painéis, possuem frontais com indicação por displays de alta luminosidade. Programáveis pelas teclas frontais, possuem memória permanente e bateria de Lithium de longa durabilidade contra perda de sincronismo horário. Montados em caixas plásticas e fixação por grampos.
Funcionamento
Programáveis por seus teclados frontais, permitem acionamentos diários ou semanais, visualizados por leds e leitura do horário oficial em seu display de alta luminosidade.
Principais características
- Fácil programação pelas teclas frontais.
- Modo de controle automático ou manual.
- Máximo de programações: 48 liga / 48 desliga.
- Indicação de saída energizada.
- Bloqueio por senha.
- Saída randômica.
- Saída temporizada (de 0 a 99 seg).
- Horário de verão.
- GTWM-2: 2 saídas (independentes).
APLICAÇÃO
Para diversos ambientes sejam residenciais ou industriais comandando circuitos elétricos, eletroeletrônicos, eletrodomésticos ou equipamentos em horários predeterminados. São aplicações típicas, iluminação, jardins, piscinas, alpendres, adegas, fachadas, lojas, vitrines, comedouros automáticos, câmaras frigoríficas, sistemas de irrigação, preaquecimento de máquinas, fornos industriais e etc.
Dados técnicos
Alimentação (- 15% +10 %) 110 ou 220 Vca (especificar)
Frequência da rede 50 - 60 Hz
Consumo 3 VA (aproximadamente)
Indicação digital Display à leds de alto brilho
Altura dos dígitos 7 mm
Programação Diária e Semanal
Nº max. de comutações liga/desliga 48/dia
Intervalo mínimo entre comutações 1 minuto (1 segundo com saída temporizada)
Tempo de autonomia da bateria de Lithium Mais de 5 anos
Relé de saída GTWM-2: 2 x 5 A 250 Vca máx. carga resistiva - reversível
Material dos contatos AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente De trabalho: 0 a +50°C
De armazenamento: -10 a +60°C
Material da caixa Termoplástico
Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação Por grampos
