Como Calibrar um Controlador de Temperatura: Passo a Passo

Calibrar um controlador de temperatura significa comparar a leitura exibida pelo instrumento com uma referência confiável (um termômetro padrão ou um simulador de sinal) e ajustar o instrumento até que a diferença entre os dois fique dentro da tolerância aceitável para o processo. Esse ajuste é feito através de um parâmetro específico do controlador, geralmente chamado de "offset" ou "correção de leitura", disponível no menu de configuração do equipamento.

Por que a calibração é necessária

Mesmo instrumentos de boa qualidade podem apresentar pequenos desvios de leitura ao longo do tempo, causados por:

• Desgaste natural do sensor (termopar ou PT100)
• Variações de resistência nos cabos de ligação
• Interferência eletromagnética no ambiente industrial
• Envelhecimento dos componentes eletrônicos internos

Sem calibração periódica, o controlador pode indicar uma temperatura diferente da real, o que compromete a qualidade do processo, aumenta o consumo de energia e, em casos mais graves, coloca em risco a segurança da operação.

Materiais necessários

Para realizar uma calibração básica, você vai precisar de:

• Um termômetro ou simulador de temperatura certificado como referência
• Chave de fenda ou ferramenta adequada para acessar os parâmetros do controlador
• Manual do fabricante do instrumento (cada modelo tem seu próprio código de acesso ao menu de calibração)
• Anotações do processo para registrar valores antes e depois do ajuste

Controlador de Temperatura com sensor MCS1665N — a partir de R$ 128,00

Passo a passo para calibrar

1. Estabilize o processo

Antes de qualquer ajuste, espere o sistema atingir uma temperatura estável. Calibrar durante uma variação térmica brusca gera leituras incorretas e invalida o procedimento.

2. Posicione o instrumento de referência

Coloque o termômetro padrão o mais próximo possível do ponto onde o sensor do controlador está instalado. Quanto mais próximos os dois pontos de medição, mais confiável será a comparação.

3. Compare as leituras

Anote o valor mostrado pelo controlador e o valor do instrumento de referência no mesmo instante. A diferença entre eles é o desvio que precisa ser corrigido.

4. Acesse o parâmetro de correção (offset)

Entre no menu de configuração do controlador e localize o parâmetro de ajuste de leitura (o nome varia conforme o fabricante, mas normalmente aparece como "OFS", "CAL" ou similar). Insira o valor de correção necessário para que a leitura do painel coincida com a referência.

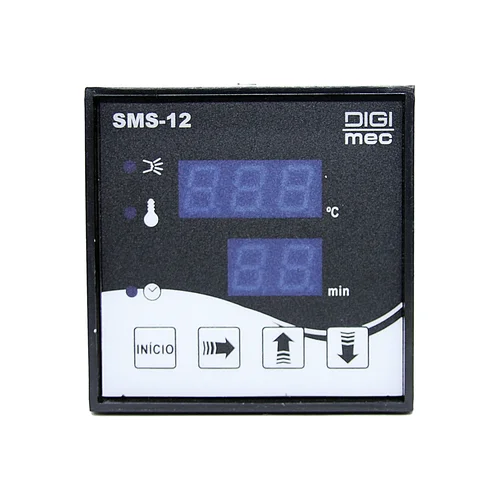

Controlador Microprocessado 72x72mm SMS-12 Digimec — a partir de R$ 466,00

5. Confirme o ajuste

Após inserir a correção, aguarde a estabilização novamente e compare as leituras uma segunda vez. Se ainda houver diferença significativa, repita o processo até que os valores fiquem dentro da tolerância exigida.

6. Registre os dados

Documente a data da calibração, os valores antes e depois do ajuste e o responsável pelo procedimento. Esse registro é importante para auditorias, manutenção preventiva e rastreabilidade do processo.

Erros comuns na calibração

• Calibrar com o sensor fora do local real de trabalho, gerando leituras que não representam a condição verdadeira do processo
• Ignorar o tempo de estabilização, ajustando o instrumento antes que a temperatura se estabilize
• Usar uma referência descalibrada, o que transfere o erro para o controlador
• Não registrar o histórico, dificultando identificar quando o desvio começou a aparecer

Modelos com boa usabilidade, como o !Controlador de Temperatura 48x48mm MDH1311R

Controlador de Temperatura 48x48mm MDH1311R — a partir de R$ 140,00, costumam facilitar esse processo por terem menus intuitivos de acesso aos parâmetros de calibração, reduzindo o risco de erro humano durante o ajuste.

Quando recalibrar o controlador

Não existe uma regra única, mas alguns sinais indicam que é hora de calibrar novamente:

• O processo apresenta resultados inconsistentes mesmo com parâmetros corretos
• Já se passaram 6 a 12 meses desde a última calibração (frequência recomendada para a maioria das aplicações industriais)
• O sensor foi trocado recentemente
• Houve uma queda de energia, choque mecânico ou exposição a temperatura extrema no equipamento

Em processos críticos, como os que utilizam um !Controlador de Temperatura Duplo 48x48mm MJH1466R

Controlador de Temperatura Duplo 48x48mm MJH1466R — a partir de R$ 295,00 para monitorar dois pontos simultaneamente, vale a pena estabelecer um cronograma fixo de calibração, evitando depender apenas da percepção de que algo está errado.

Considerações finais

A calibração é um procedimento simples, mas que exige atenção aos detalhes: estabilidade do processo, qualidade da referência utilizada e registro correto dos ajustes. Fazer isso periodicamente garante que o controlador continue entregando leituras confiáveis, evitando desperdício de energia, retrabalho e riscos ao produto final.

Com que frequência devo calibrar um controlador de temperatura?

Para a maioria das aplicações industriais, recomenda-se calibrar a cada 6 a 12 meses. Processos críticos ou com exigências normativas específicas podem precisar de intervalos menores.

Posso calibrar sozinho ou preciso de um laboratório especializado?

Ajustes simples de offset podem ser feitos pela equipe de manutenção usando um instrumento de referência confiável. Para calibrações certificadas com rastreabilidade metrológica, é recomendável recorrer a um laboratório credenciado.

O que fazer se o controlador não aceitar o ajuste de offset?

Verifique o manual do fabricante para confirmar o nome exato do parâmetro e o código de acesso ao menu de calibração. Se o problema persistir, o sensor ou o próprio instrumento pode estar com defeito e precisar de substituição.

A calibração muda os parâmetros de controle do processo (setpoint, histerese)?

Não. A calibração ajusta apenas a leitura exibida pelo instrumento em relação à temperatura real, sem alterar os parâmetros de controle configurados para o processo.
