Como Instalar um Temporizador de Retardo na Energização: Guia Passo a Passo

Instalar um temporizador de retardo na energização consiste em fixar o relé no painel ou trilho DIN, ligar a alimentação nos terminais A1/A2, conectar a carga aos contatos NA/NF de saída e ajustar o tempo desejado no potenciômetro ou display — sempre com o circuito desenergizado durante a montagem. A seguir, o passo a passo completo, com os cuidados que evitam erros de ligação e queima do equipamento.

O que você precisa antes de instalar

Antes de colocar a mão na chave de fenda, separe:

• O temporizador escolhido (com socket/base compatível, se for modelo de encaixe);
• Diagrama de ligação do fabricante (geralmente impresso na lateral ou na embalagem);
• Ferramentas isolantes e multímetro para testes;
• Disjuntor ou chave geral para desligar o circuito com segurança.

Se o painel ainda não tem espaço organizado para o instrumento, vale considerar um quadro com grau de proteção adequado antes de prosseguir:

Quadro de Distribuição de Disjuntor 4 Módulos IP65 HA-4M — a partir de R$ 151,00

Identificando os terminais (A1, A2, NA, NF, C)

A maioria dos temporizadores de retardo na energização segue um padrão de identificação:

• A1 e A2: terminais de alimentação da bobina/circuito interno;
• C (comum): ponto comum do contato de saída;
• NA (normalmente aberto): fecha o circuito após o tempo ajustado;
• NF (normalmente fechado): abre o circuito após o tempo ajustado.

Modelos de painel, como os de 72x72mm, costumam trazer esses terminais na parte traseira, numerados e com desenho esquemático impresso no próprio corpo — o que facilita bastante na hora da ligação.

Temporizador Retardo na Energização 72x72mm STE-1 Digimec — a partir de R$ 152,00

Passo a passo de instalação

1. Desligue a alimentação

Nunca instale ou remova um temporizador com o circuito energizado. Desligue o disjuntor correspondente e confirme com o multímetro que não há tensão nos pontos de trabalho.

2. Fixe o temporizador no painel ou trilho DIN

Modelos de embutir exigem um recorte no painel (48x48mm ou 72x72mm, conforme o instrumento); modelos com base de encaixe são fixados diretamente em trilho DIN dentro do quadro de comando.

3. Faça as ligações elétricas

Conecte a alimentação em A1/A2 respeitando a tensão nominal do equipamento (127V, 220V ou 24V, dependendo do modelo). Em seguida, ligue a carga (contator, sinaleiro, solenoide etc.) ao contato NA ou NF, de acordo com a lógica desejada — se a carga deve ligar após o tempo, use o NA; se deve desligar após o tempo, use o NF.

4. Ajuste o tempo de retardo

Gire o potenciômetro (em modelos analógicos) ou configure o valor no display (em modelos digitais) para o tempo desejado. Alguns modelos, como os de escala múltipla, permitem trocar a faixa de tempo (segundos, minutos, horas) por meio de um seletor ou dip switch interno.

Temporizador Retardo na Energização DTE-1 Digimec — a partir de R$ 78,00

5. Teste o funcionamento

Religue a alimentação e observe se o contato comuta exatamente no tempo ajustado. Use o multímetro em modo de continuidade para confirmar a comutação antes de conectar a carga real, evitando danos em caso de erro de ligação.

Erros comuns na instalação

• Inverter alimentação com contato de saída: pode danificar o temporizador permanentemente;
• Não respeitar a tensão nominal: ligar um modelo 24Vca em rede 220V queima o circuito interno;
• Esquecer de isolar terminais não utilizados: gera risco de curto-circuito;
• Ajustar o tempo com o equipamento energizado: em alguns modelos isso é permitido, mas sempre vale checar o manual antes.

Como escolher o modelo certo para facilitar a instalação

Se a instalação for em painel de comando com pouco espaço, prefira modelos compactos de embutir. Já em quadros maiores, com várias funções de automação, um modelo com base de encaixe facilita manutenção futura, pois basta soltar o relé do soquete sem desconectar fiação. Modelos com múltiplas faixas de tempo, como os que aceitam ajuste de segundos a horas no mesmo instrumento, também reduzem a necessidade de trocar o equipamento quando o processo muda.

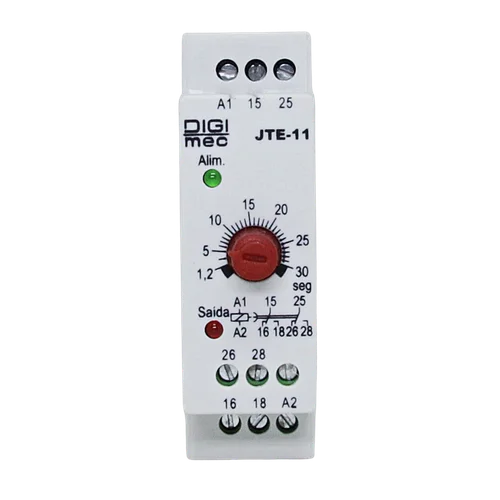

Temporizador Retardo na Energização JTE-11 Digimec — a partir de R$ 110,00

Essa flexibilidade é especialmente útil em aplicações de partida de motores, controle de iluminação temporizada e proteção de compressores, onde o tempo de retardo pode precisar de ajustes ao longo da vida útil do painel.

Perguntas frequentes

Posso instalar o temporizador sem desligar a energia?

Não é recomendado. Mesmo em instalações de baixa tensão, trabalhar com o circuito energizado aumenta o risco de curto-circuito e choque elétrico.

Qual a diferença entre o contato NA e o NF na saída do temporizador?

O NA fecha o circuito somente depois que o tempo ajustado se esgota, enquanto o NF permanece fechado e abre após o tempo — a escolha depende da lógica que você precisa acionar.

O temporizador pode ser usado em qualquer tensão de rede?

Não. Cada modelo tem uma tensão nominal específica (24V, 127V, 220V, por exemplo) e é essencial verificar essa informação antes de ligar o equipamento.

É possível trocar o tempo de retardo depois de instalado?

Sim, na maioria dos modelos o ajuste é feito por potenciômetro externo ou teclado digital, sem necessidade de desmontar a fiação.

O temporizador substitui um contator de tempo mecânico?

Em boa parte das aplicações sim, com a vantagem de maior precisão e menor desgaste mecânico ao longo do tempo.

Produtos relacionados na loja

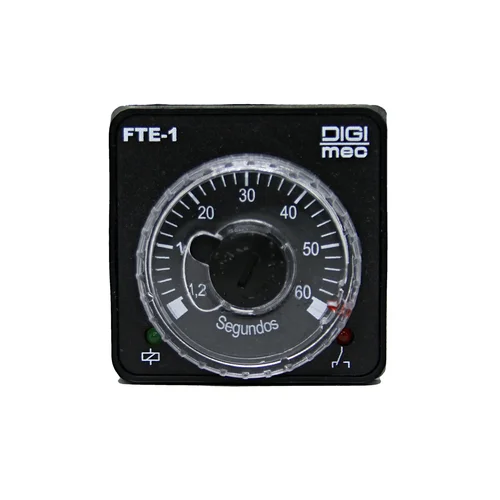

Temporizador 48x48mm Retardo na Energização FTE-1 Digimec — a partir de R$ 133,00

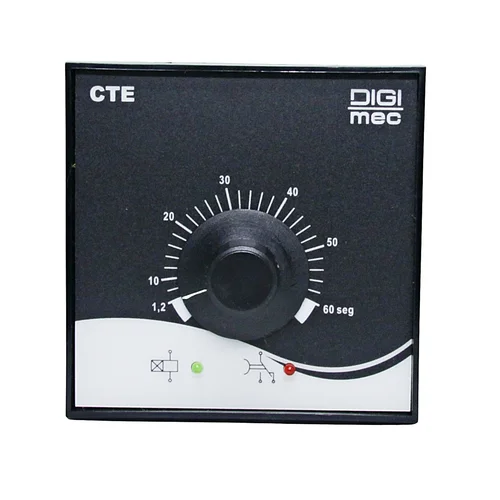

Temporizador 96x96mm Retardo na Energização CTE-14 Digimec — a partir de R$ 225,00
