Contador de Impulsos: O Que É, Para Que Serve e Como Escolher

Um contador de impulsos é um dispositivo eletrônico que registra a quantidade de pulsos elétricos recebidos de um sensor, chave ou botão, exibindo o total em um display numérico. Ele é usado para contar peças, ciclos de máquina, aberturas de porta, giros de eixo ou qualquer evento que gere um sinal elétrico repetitivo.

Como funciona um contador de impulsos

O princípio de funcionamento é simples: cada vez que a entrada do contador recebe um pulso de tensão (vindo de um sensor indutivo, uma chave fim de curso, um botão ou um relé auxiliar), o valor exibido no display é incrementado em uma unidade. Quando o valor programado é atingido, muitos modelos acionam uma saída a relé, que pode ligar um alarme, parar uma esteira ou dar início a outra etapa do processo.

Essa lógica torna o contador de impulsos peça central em painéis de automação simples, onde não há um CLP dedicado apenas para contagem.

Contador de Impulsos 48x48mm CDH1360R — a partir de R$ 155,00

Para que serve o contador de impulsos

As aplicações mais comuns em ambiente industrial e comercial são:

• Contagem de peças em linhas de produção e embalagem
• Contagem de ciclos de máquinas e equipamentos, para controle de manutenção preventiva
• Controle de acesso, contando o número de passagens em catracas ou portões
• Totalização de eventos, como acionamentos de um motor ou aberturas de válvula
• Interligação com temporizadores, disparando uma contagem de tempo após certo número de pulsos

Em muitos painéis, o contador de impulsos trabalha lado a lado com um temporizador, formando uma lógica de contagem + tempo. Por exemplo, após um determinado número de ciclos, um temporizador pode ser acionado para dar uma pausa programada na máquina.

Temporizador 48x48mm TDH1361R — a partir de R$ 140,00

Contador de impulsos x temporizador: qual a diferença

Embora tenham o formato e a instalação parecidos, os dois dispositivos medem grandezas diferentes:

• O contador de impulsos conta eventos discretos (quantas vezes algo aconteceu)
• O temporizador mede a duração de um intervalo (quanto tempo algo dura ou quanto tempo falta para algo acontecer)

Um exemplo prático: se você precisa saber quantas peças passaram por uma esteira, use um contador. Se precisa que um motor ligue 10 segundos depois de energizado o painel, o dispositivo correto é um temporizador de retardo na energização.

Temporizador Retardo na Energização JTE-1 Digimec — a partir de R$ 72,00

Como escolher o contador de impulsos ideal

Antes de comprar, avalie estes pontos:

1. Tamanho do painel

Os modelos mais comuns no mercado seguem os padrões de recorte 48x48mm e 72x72mm. Escolha o tamanho compatível com o espaço já reservado no seu painel ou defina o tamanho ainda na fase de projeto, para otimizar a área do quadro.

2. Tensão de alimentação

Verifique se o contador aceita a tensão disponível na sua instalação (por exemplo, 24Vca/vcc, 90-240Vca ou bivolt automático). Alimentar o equipamento fora da faixa especificada pode danificá-lo.

3. Tipo de entrada de contagem

Alguns contadores aceitam apenas contato seco (botão, chave fim de curso), enquanto outros suportam sinal de sensores eletrônicos (NPN/PNP). Confirme a compatibilidade com o sensor ou dispositivo que vai gerar os pulsos.

4. Direção da contagem

Existem modelos que contam apenas de forma crescente, e outros que permitem contagem crescente e decrescente (contagem regressiva), úteis quando é preciso saber quantas unidades ainda faltam para completar um lote.

5. Saída de acionamento

Se o contador precisar disparar outro equipamento ao atingir um valor programado (um alarme, uma bobina de contator, um relé), verifique se ele possui saída a relé e qual a capacidade de corrente dessa saída.

6. Retenção de valor (memória)

Em processos que não podem perder a contagem em caso de queda de energia, prefira modelos com memória não volátil, que mantêm o valor contado mesmo após desligar o equipamento.

Instalação e manutenção básica

• Sempre desligue a alimentação do painel antes de instalar ou remover o contador
• Confira o diagrama de ligação impresso na lateral ou na base do equipamento antes de conectar os fios
• Utilize cabos com bitola adequada à corrente do sinal de entrada, evitando quedas de tensão em distâncias maiores
• Faça testes de contagem manual (simulando pulsos) antes de colocar a máquina em operação
• Limpe o display periodicamente e evite ambientes com umidade excessiva, a menos que o modelo tenha grau de proteção compatível

Perguntas frequentes

O contador de impulsos precisa de fonte externa?

Depende do modelo. Alguns contadores têm alimentação própria (bivolt ou tensão fixa) e outros exigem uma fonte de alimentação externa regulada para funcionar corretamente, especialmente quando alimentam também os sensores conectados a ele.

É possível zerar a contagem manualmente?

Sim. A grande maioria dos contadores de impulsos possui um botão de reset frontal ou uma entrada dedicada para reset remoto, permitindo zerar o valor sempre que necessário, como no início de um novo lote de produção.

Qual a diferença entre contador de impulsos e contador de horímetro?

O contador de impulsos totaliza eventos (pulsos), enquanto o horímetro contabiliza o tempo total de funcionamento de um equipamento, geralmente em horas. São dispositivos com propósitos distintos, mesmo que o formato físico seja semelhante.

Posso usar um contador de impulsos junto com um relé de segurança NR12?

Sim, é comum usar o contador para monitorar ciclos de uma máquina que também possui um circuito de parada de emergência com relé de segurança. Mas o contador não substitui a função de segurança: ele apenas registra a produção ou os ciclos realizados.

Produtos relacionados na loja

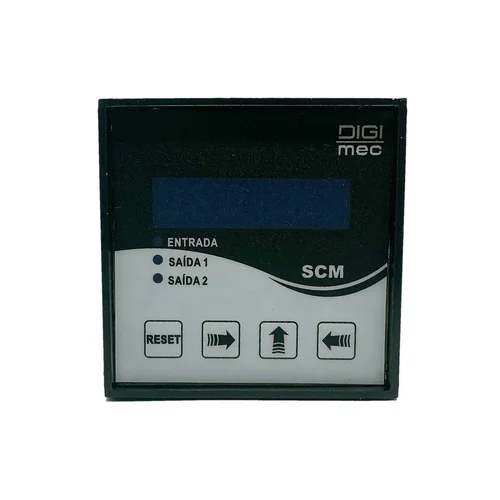

Contador de Impulsos 72x72mm SCM/6 Digimec — a partir de R$ 635,00

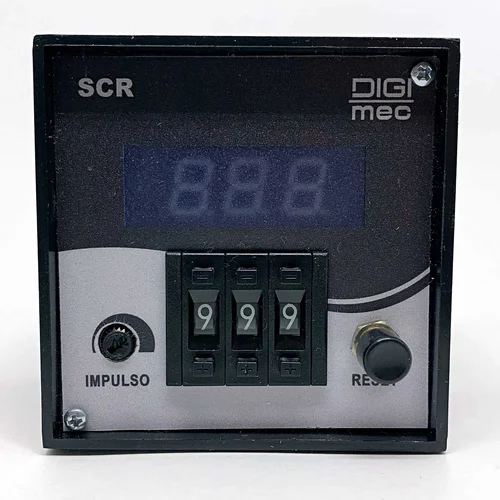

Contador de Impulsos 72x72mm SCR/3 Digimec — a partir de R$ 898,00

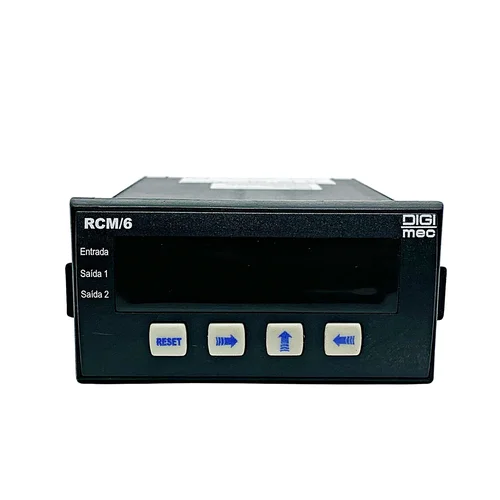

Contador de Impulsos 48x96mm RCM/6 Digimec — a partir de R$ 738,00
