Erros Comuns na Instalação de Instrumentos de Painel Elétrico e Como Evitá-los

Os erros mais comuns na instalação de instrumentos de painel elétrico são: ligar o equipamento na tensão errada, furar o painel no tamanho incompatível, misturar cabos de sinal com cabos de potência e esquecer o aterramento. Todos esses problemas são evitáveis com planejamento simples antes de colocar a mão na chave de fenda.

Instrumentos como controladores microprocessados, contadores de impulsos, temporizadores e botoeiras de comando parecem simples de instalar, mas pequenos deslizes na hora da montagem podem causar queima de componentes, leituras erradas ou paradas de máquina evitáveis. Veja abaixo os erros mais frequentes que técnicos e eletricistas cometem — e como não cair neles.

Por que a instalação correta importa

Um instrumento de painel bem instalado garante leituras confiáveis, maior vida útil do equipamento e menos chamadas de manutenção corretiva. Já uma instalação malfeita pode:

• Gerar leituras incorretas de temperatura, contagem ou tempo;
• Provocar queima do instrumento por sobretensão;
• Causar falsos acionamentos por ruído elétrico;
• Reduzir a vida útil de contatos e bornes.

A boa notícia é que a maioria desses problemas tem origem em erros bem conhecidos — e fáceis de corrigir.

Os erros mais comuns

1. Ignorar a tensão de alimentação correta

Muitos instrumentos aceitam faixas amplas de alimentação, como 90-240Vca, mas isso não significa que qualquer ligação serve. É essencial conferir o manual antes de energizar, especialmente em instalações com tensões variáveis ou geradores.

Um controlador microprocessado com faixa larga de alimentação, como o modelo acima, oferece mais segurança nesse ponto, mas ainda assim vale checar a fiação antes da partida.

2. Ligação incorreta de sensores e termopares

Inverter a polaridade de um termopar ou usar um cabo de compensação errado é um dos erros mais frequentes em controladores de temperatura. O resultado é uma leitura totalmente fora da realidade, mesmo com o instrumento funcionando normalmente. Sempre confira o tipo de sensor indicado no manual e a polaridade correta dos terminais.

3. Misturar cabos de sinal com cabos de potência

Passar o cabo de um sensor ou de um sinal de 4-20mA na mesma canaleta de cabos de potência é um convite ao ruído elétrico. Isso pode causar variações erráticas em contadores de impulsos e temporizadores, fazendo o instrumento contar pulsos que não existem ou disparar tempos incorretos.

Contador de Impulsos 48x48mm CDH1360R — a partir de R$ 155,00

Sempre que possível, separe fisicamente os cabos de comando e sinal dos cabos de potência, e use cabos blindados quando a distância for grande.

4. Furo de painel no tamanho errado

Instrumentos de painel costumam vir em padrões como 48x48mm ou 72x72mm. Furar o painel no tamanho errado — ou tentar adaptar um instrumento maior em um furo menor — compromete a fixação e pode danificar o gabinete. Meça o padrão de furação antes de comprar o instrumento, não depois.

Temporizador 48x48mm TDH1361R — a partir de R$ 140,00

5. Esquecer o aterramento

Mesmo instrumentos de baixa potência precisam de um bom aterramento do painel para funcionar de forma estável e segura. A ausência de aterramento adequado é uma das causas mais comuns de falhas intermitentes difíceis de diagnosticar.

6. Não revisar as botoeiras e conexões de comando

Botoeiras mal apertadas ou com contatos oxidados geram falhas de acionamento que muitas vezes são confundidas com defeito do instrumento principal. Antes de suspeitar de um controlador ou temporizador, vale revisar as conexões de comando do painel.

Botoeira Plástica 2 Furos Y222-CA-CZ/PT — a partir de R$ 22,00

Como evitar esses erros: checklist rápido

• Confira sempre a tensão de alimentação antes de energizar o instrumento;
• Verifique o tipo e a polaridade do sensor ou termopar utilizado;
• Separe cabos de sinal e cabos de potência em canaletas distintas;
• Meça o furo do painel antes de comprar o instrumento;
• Garanta um aterramento adequado em todo o painel;
• Revise periodicamente botoeiras, bornes e conexões de comando;
• Sempre consulte o manual do fabricante antes da primeira energização.

Seguindo esse checklist, a instalação de controladores de temperatura, contadores de impulsos, temporizadores e botoeiras se torna muito mais segura e reduz drasticamente as chamadas de manutenção corretiva.

Considerações finais

A maioria dos problemas em instrumentos de painel não está no equipamento em si, mas na forma como ele foi instalado. Um planejamento simples — conferir tensão, sensor, furo e aterramento — evita a maior parte dos retrabalhos e prolonga a vida útil de todo o painel elétrico.

Posso usar o mesmo furo para trocar um instrumento 48x48mm por um 72x72mm?

Não diretamente. Será necessário refazer o furo do painel no tamanho maior, o que pode comprometer a estrutura da chapa se não for bem planejado.

Um instrumento com faixa de tensão 90-240Vca dispensa cuidado na instalação?

Não. Mesmo com faixa larga de alimentação, é importante conferir a fiação, o aterramento e evitar sobretensões transitórias na rede.

Ruído elétrico pode afetar um contador de impulsos mesmo com o cabeamento correto?

Pode, especialmente perto de contatores e inversores de frequência. Nesses casos, cabos blindados e aterramento adequado ajudam a reduzir o problema.

Com que frequência devo revisar as botoeiras de um painel?

Recomenda-se uma inspeção visual periódica, verificando aperto dos bornes e integridade dos contatos, principalmente em ambientes com poeira, umidade ou vibração.

Produtos relacionados na loja

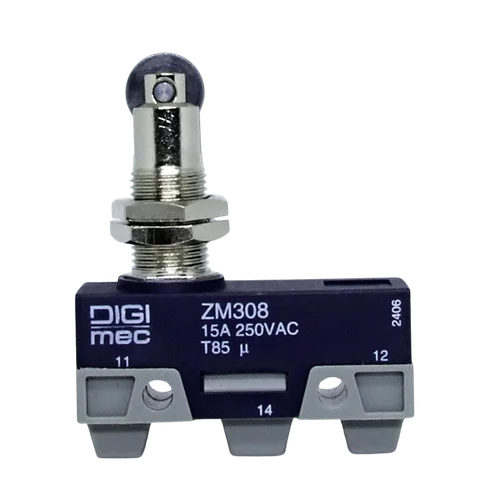

Micro Interruptor Botão com Rolete para Painel ZM308 Digimec — a partir de R$ 73,00

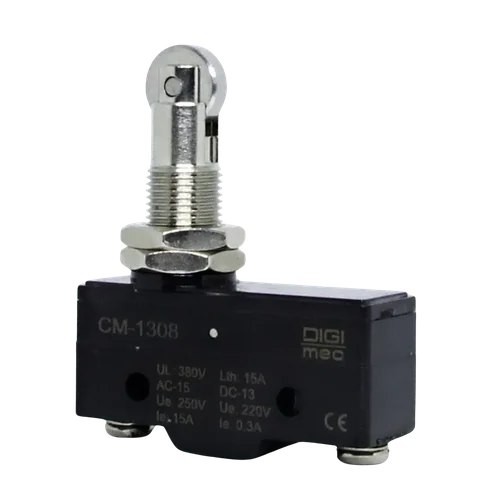

Micro Interruptor Baquelite Botão com Rolete para Painel CM-1308 Digimec — a partir de R$ 68,00

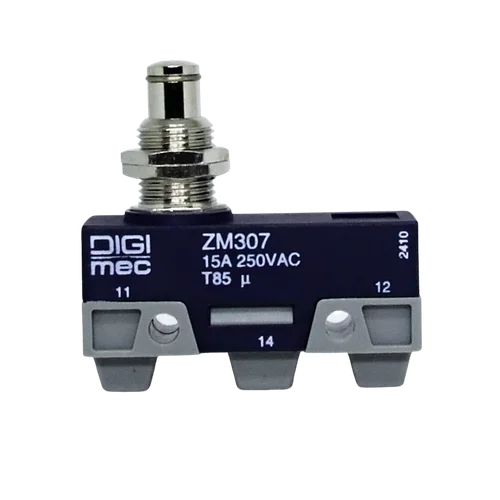

Micro Interruptor Botão para Painel ZM307 Digimec — a partir de R$ 70,00

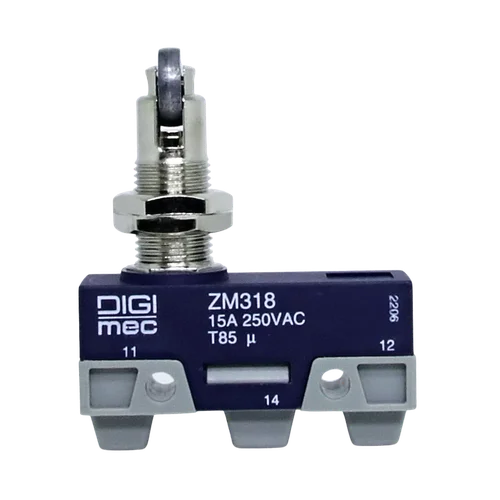

Micro Interruptor Botão com Rolete Transversal para Painel ZM318 Digimec — a partir de R$ 73,00
