Manutenção Preventiva de Painéis Elétricos: Checklist Completo

A manutenção preventiva de painéis elétricos consiste em inspecionar, testar e revisar periodicamente os componentes de um quadro elétrico — como disjuntores, botoeiras, contatores e dispositivos de segurança — antes que apresentem falha, reduzindo riscos de acidentes, incêndios e paradas não planejadas na produção.

Diferente da manutenção corretiva, que só age depois do problema aparecer, a preventiva segue um cronograma fixo (mensal, trimestral ou semestral, dependendo da criticidade do painel) e depende de um checklist bem definido. Abaixo você encontra um guia prático para montar o seu.

Por que a manutenção preventiva é importante?

Painéis elétricos ficam expostos a poeira, vibração, umidade e variação de temperatura, mesmo quando instalados em quadros com boa vedação. Com o tempo, isso provoca:

• Oxidação de contatos e terminais
• Afrouxamento de parafusos e conexões
• Desgaste de botões, sinalizadores e vedações
• Falhas silenciosas em dispositivos de segurança

Qualquer um desses pontos pode gerar um desarme indevido, um curto-circuito ou, no caso de dispositivos de segurança, deixar de proteger o operador em uma situação de risco real.

Checklist de manutenção preventiva

1. Inspeção visual externa

Comece verificando o estado geral do quadro: gabinete sem trincas, vedação da porta íntegra, ausência de sinais de superaquecimento (manchas escuras, cheiro de queimado) e etiquetas de identificação legíveis. Quadros com grau de proteção IP65 ajudam bastante nesse ponto, pois reduzem a entrada de poeira e umidade que aceleram a corrosão interna.

Quadro de Distribuição de Disjuntor 8 Módulos IP65 HA-8M — a partir de R$ 227,00

2. Aperto de conexões e terminais

Use um torquímetro apropriado para revisar o aperto de barramentos, disjuntores e bornes de contatores. Conexões soltas são uma das causas mais comuns de aquecimento excessivo e falha em painéis industriais.

3. Teste de dispositivos de segurança

Se o painel controla máquinas conforme a NR12, o teste periódico do relé de segurança é obrigatório. Acione o dispositivo simulando a abertura de uma proteção ou o acionamento de um botão de emergência e confirme se o corte é imediato e se o religamento só ocorre após o reset manual.

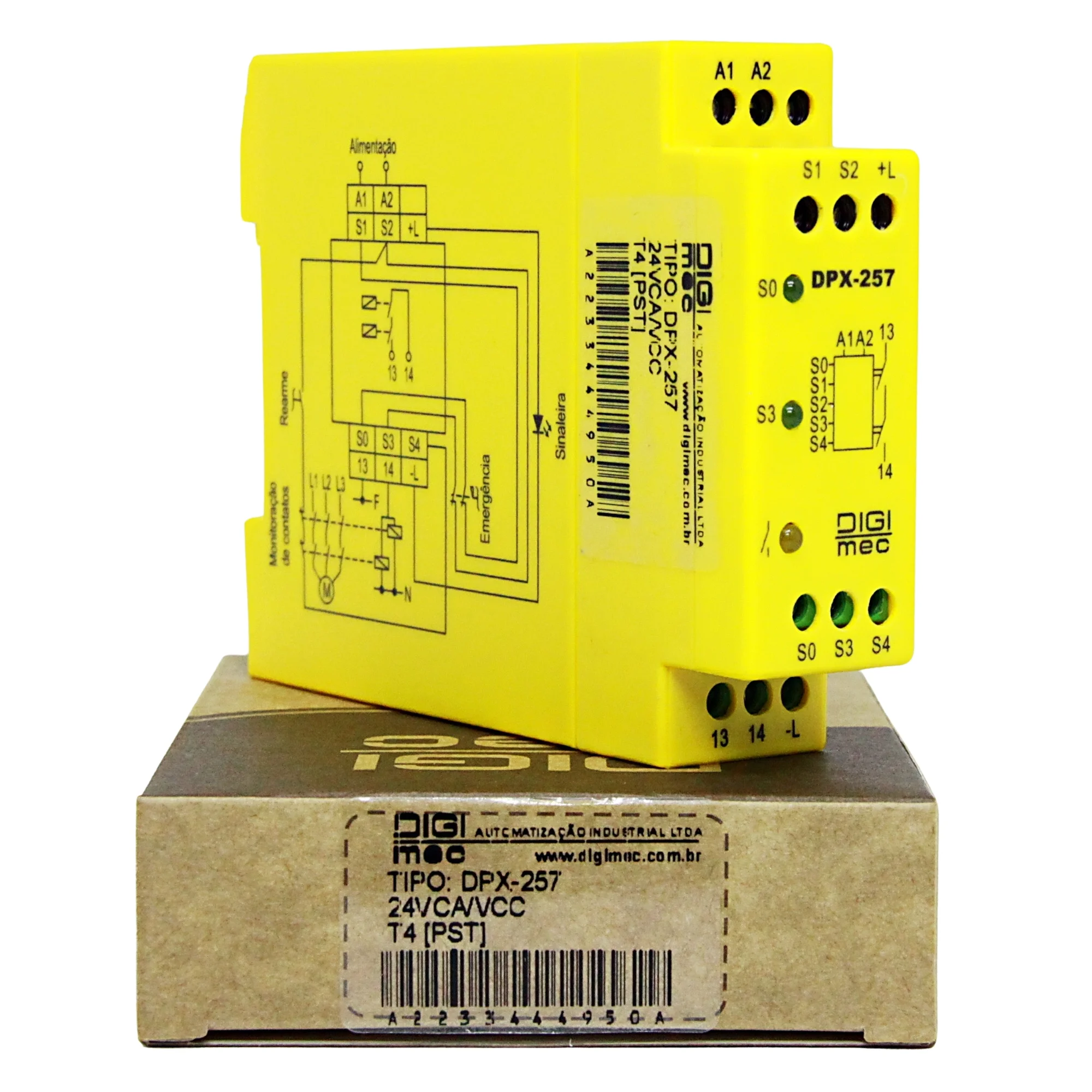

Rele de Segurança NR12 Cat 4 DPX-257 T4 Digimec — a partir de R$ 230,00

4. Funcionamento de botoeiras e sinalizadores

Botoeiras de acionamento e parada de emergência sofrem desgaste mecânico por uso constante. Verifique se o retorno do botão é suave, se não há folga excessiva no eixo e se o contato elétrico responde sem atraso. Trocar uma botoeira desgastada é rápido e evita que o operador precise pressionar o botão várias vezes até o comando ser reconhecido — um risco em situações de emergência.

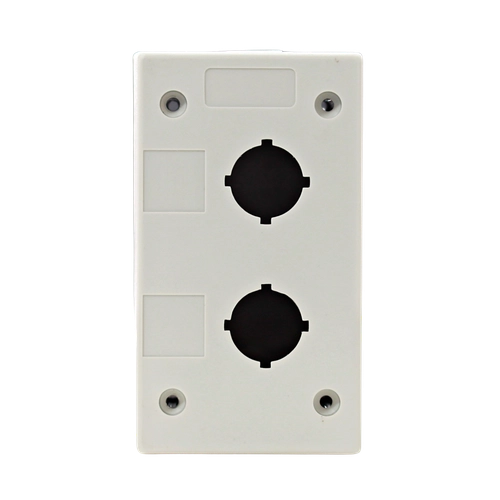

Botoeira Plástica 2 Furos Y222-CA-CZ/PT — a partir de R$ 22,00

5. Revisão de fusíveis e proteções

Fusíveis não avisam quando estão prestes a falhar por fadiga do elemento fusível. Em painéis críticos, é comum incluir a substituição preventiva de fusíveis e a inspeção de seus porta-fusíveis no cronograma, junto com a checagem de disjuntores motores que protegem cargas específicas.

6. Limpeza interna

Poeira acumulada sobre contatores, relés e barramentos reduz a dissipação de calor e pode causar curtos por acúmulo de partículas condutoras. Use ar comprimido seco e, se necessário, aspirador antiestático — nunca água ou produtos abrasivos.

7. Registro e histórico

Mantenha uma ficha (física ou digital) com data da inspeção, itens verificados, peças substituídas e observações. Esse histórico ajuda a identificar padrões de falha e a planejar substituições antes que se tornem emergenciais.

Qual a periodicidade ideal?

Não existe um número único válido para todas as instalações, mas alguns parâmetros ajudam:

• Painéis em ambiente limpo e climatizado: revisão semestral costuma ser suficiente
• Painéis em ambiente industrial com poeira, calor ou vibração: revisão trimestral
• Dispositivos de segurança NR12: teste funcional mensal, além da revisão programada
• Painéis críticos para a operação (sem redundância): inspeção mensal simplificada + revisão completa trimestral

O ideal é sempre seguir a recomendação do fabricante de cada componente e as exigências específicas da NR12 quando o painel controla máquinas.

Erros comuns na manutenção preventiva

• Testar o relé de segurança apenas visualmente, sem simular o acionamento real
• Ignorar o aperto de parafusos porque "nunca deu problema"
• Deixar de atualizar o diagrama elétrico após qualquer modificação no painel
• Reaproveitar fusíveis de valor errado "só até chegar o certo"
• Não documentar as inspeções, perdendo o histórico de desgaste dos componentes

Evitar esses erros é tão importante quanto seguir o checklist propriamente dito, porque uma manutenção preventiva mal registrada perde boa parte do seu valor como ferramenta de gestão.

Perguntas frequentes

Com que frequência devo revisar um painel elétrico industrial?

Depende do ambiente e da criticidade da operação, mas o intervalo mais comum vai de trimestral a semestral, com testes funcionais de dispositivos de segurança em intervalos menores, geralmente mensais.

É preciso desligar o painel para fazer a manutenção preventiva?

Sim, na maior parte das inspeções internas (aperto de conexões, limpeza, revisão de contatores) o painel deve estar desenergizado e bloqueado conforme os procedimentos de segurança da empresa.

Trocar um componente antes de falhar realmente vale a pena?

Sim. O custo de uma peça como uma botoeira ou um fusível é muito menor do que o custo de uma parada não planejada de produção ou de um acidente evitável.

O grau de proteção do quadro influencia na manutenção?

Influencia bastante. Quadros com IP65, por exemplo, sofrem menos com poeira e umidade, o que reduz a frequência de limpeza interna necessária e prolonga a vida útil dos componentes internos.

Produtos relacionados na loja

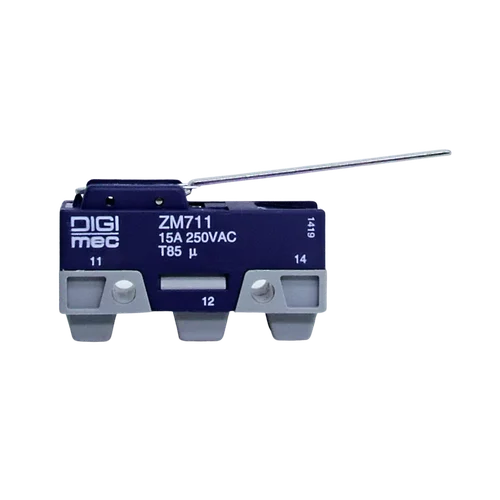

Micro Interruptor Alavanca Longa com Operação Invertida ZM711 Digimec — a partir de R$ 63,00
