Relé de Estado Sólido: O Que É, Para Que Serve e Como Escolher

Um relé de estado sólido (SSR) é um dispositivo de comutação eletrônica que liga e desliga cargas elétricas sem partes móveis, usando semicondutores no lugar dos contatos mecânicos de um relé ou contator convencional. Ele é usado principalmente para controlar resistências, fornos, lâmpadas e motores em aplicações que exigem chaveamentos rápidos, silenciosos e com alta vida útil.

Se você já se perguntou por que alguns painéis de controle de temperatura não têm o "clique" característico de um contator, a resposta provavelmente é um SSR trabalhando ali dentro.

Como funciona um relé de estado sólido

Diferente do contator eletromecânico, que fecha um circuito físico por meio de uma bobina e contatos metálicos, o SSR usa componentes semicondutores (geralmente tiristores ou triacs) para conduzir ou bloquear a corrente. Isso elimina:

• Faíscas e desgaste dos contatos
• Ruído de acionamento
• Partes móveis sujeitas a falha mecânica

O resultado é um componente capaz de suportar milhões de ciclos de comutação, muito mais que um contator eletromecânico, que tem vida útil limitada pelo desgaste físico dos contatos.

Quando usar SSR em vez de Contator

O Contator continua sendo a escolha certa para a maioria das aplicações de acionamento de motores e cargas que não exigem chaveamento frequente. Já o relé de estado sólido se destaca quando:

• A carga precisa ser ligada e desligada com muita frequência (ciclos rápidos)
• É necessário controle proporcional de potência, como em resistências de aquecimento
• O ambiente exige operação silenciosa, sem faíscas
• A aplicação não tolera desgaste mecânico, como em processos contínuos de 24 horas

Em sistemas de controle de temperatura com PID, por exemplo, é comum que o Controlador de Temperatura envie um sinal de saída que aciona um SSR várias vezes por segundo para modular a potência entregue à resistência. Um contator eletromecânico simplesmente não suportaria essa frequência de acionamento sem falhar rapidamente.

Controlador de Temperatura com sensor MCS1665N — a partir de R$ 128,00

Como escolher o relé de estado sólido ideal

Antes de comprar, verifique estes pontos com atenção:

Corrente e tensão da carga

O SSR precisa suportar a corrente nominal do equipamento controlado, com margem de segurança. Cargas resistivas (como resistências de aquecimento) e cargas indutivas (motores) exigem dimensionamentos diferentes.

Tensão de controle

Verifique se o sinal enviado pelo controlador (geralmente vindo de um Controlador Microprocessado ou controlador de temperatura) é compatível com a tensão de acionamento do relé — os valores mais comuns variam entre poucos volts em corrente contínua.

Dissipação de calor

Mesmo sem partes móveis, o SSR gera calor durante a condução de corrente e quase sempre precisa de dissipador adequado. Ignorar esse detalhe é uma das causas mais comuns de queima prematura do componente.

Tipo de disparo

Existem modelos com disparo em zero-cross (mais indicados para cargas resistivas) e outros com disparo instantâneo. A escolha errada pode gerar interferência elétrica ou desgaste acelerado da carga.

SSR combinado com controlador de temperatura duplo

Em processos que exigem mais de um ponto de controle, como aquecimento e monitoramento simultâneo de alarme, é comum usar um controlador com dois displays independentes, permitindo acompanhar o setpoint e a temperatura real ao mesmo tempo enquanto o SSR faz o trabalho de comutação da carga.

Controlador de Temperatura Duplo 48x48mm MJH1466R — a partir de R$ 295,00

Instalação e cuidados básicos

• Sempre instale o SSR sobre um dissipador de calor dimensionado corretamente
• Verifique a polaridade do sinal de controle antes de energizar
• Deixe espaço de ventilação ao redor do relé dentro do painel
• Monitore periodicamente a temperatura do dissipador durante a manutenção preventiva do painel

Se o processo também exigir contagem de ciclos de acionamento para fins de manutenção preditiva, vale considerar o uso complementar de um contador de impulsos no painel, registrando quantas vezes a carga foi acionada ao longo do tempo.

Contador de Impulsos 48x48mm CDH1360R — a partir de R$ 155,00

SSR não substitui todo tipo de contator

É importante deixar claro: o relé de estado sólido não é um substituto universal do contator. Para acionamento de motores trifásicos de média e alta potência, partidas de bombas e outras cargas indutivas pesadas, o Contator eletromecânico ainda é, na maioria dos casos, a escolha mais econômica e robusta. O SSR brilha especificamente em controle fino e frequente de potência, sobretudo em aplicações térmicas.

Perguntas frequentes

Relé de estado sólido gasta mais energia que um contator?

Não significativamente, mas ele dissipa calor durante a condução, por isso o dissipador é essencial. Já o contator consome energia continuamente na bobina enquanto está acionado.

Posso usar SSR para controlar motores?

É possível em alguns casos específicos, mas para motores trifásicos de maior potência o contator ainda costuma ser a solução mais indicada, por questões de custo e robustez frente a cargas indutivas.

Qual a vida útil de um relé de estado sólido?

Como não há contatos mecânicos, a vida útil é medida principalmente pela degradação térmica dos semicondutores, podendo alcançar milhões de ciclos quando bem dimensionado e refrigerado.

O SSR precisa de proteção adicional no painel?

Sim. É comum associar o SSR a fusíveis ultra-rápidos e, em alguns projetos, a disjuntores específicos para proteção contra curto-circuito, já que o semicondutor pode falhar em curto quando exposto a sobrecarga.

Todo controlador de temperatura funciona com SSR?

A maioria dos controladores modernos oferece saída compatível com SSR, mas é sempre importante confirmar no manual do equipamento qual o tipo de sinal de saída disponível antes da instalação.

Produtos relacionados na loja

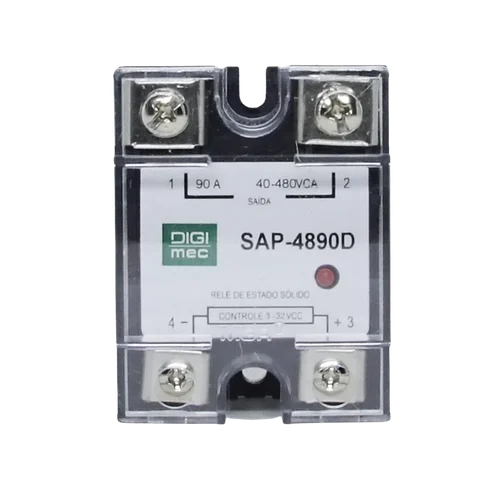

Rele de Estado Sólido Monofásico 90Amp. 480Vca 3-32Vcc SAP-4890D Digimec — a partir de R$ 327,00

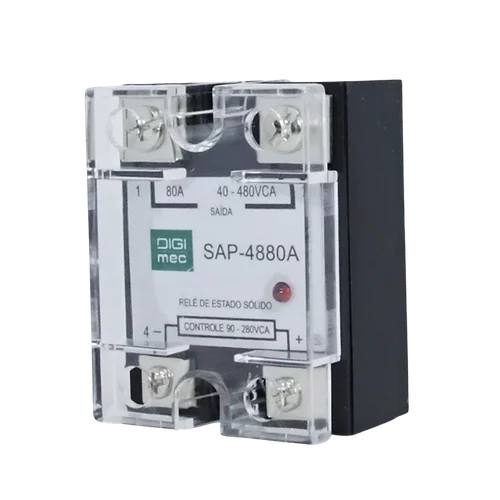

Rele de Estado Sólido Monofásico 80Amp. 480Vca 90-280VCA SAP-4880A Digimec — a partir de R$ 323,00

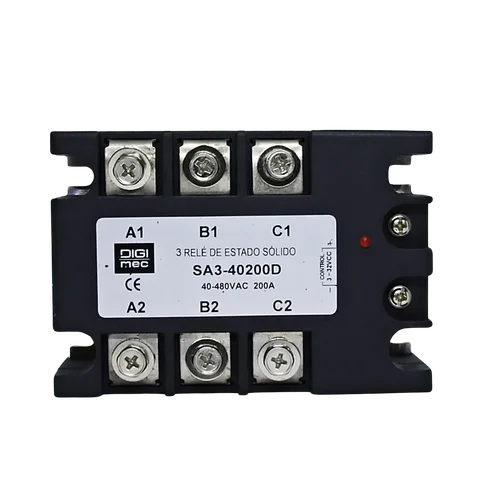

Rele de Estado Sólido Trifásico 200Amp. 480Vca 3-32Vcc SA3-40200D Digimec — a partir de R$ 1.820,00

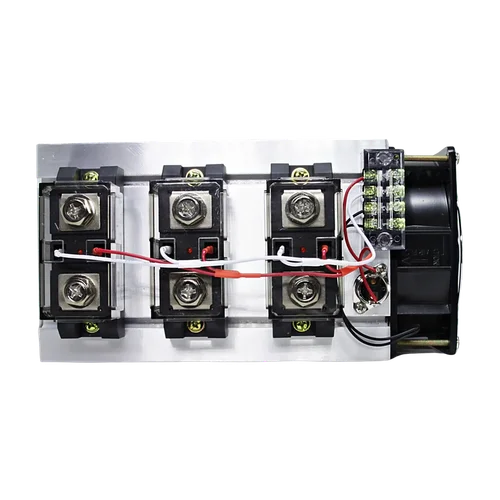

Rele de Estado Sólido Trifásico 250Amp. 480Vca 3-32Vcc SA3-40250D-SDV Digimec — a partir de R$ 3.480,00
