Tamanho de Furação 48x48mm ou 72x72mm: Como Escolher o Instrumento de Painel Certo
O tamanho de furação de um instrumento de painel — geralmente 48x48mm ou 72x72mm — é a medida do recorte quadrado feito na chapa do painel elétrico onde o equipamento é encaixado. Antes de comprar um temporizador, um contador de impulsos ou um controlador de temperatura, é essencial confirmar essa medida, porque um instrumento com furação diferente da existente não vai encaixar sem retrabalho na chapa.
O Que Significa o Tamanho de Furação
Os instrumentos digitais de painel — como os da linha Digimec — seguem padrões internacionais de encaixe frontal. Os mais comuns no mercado brasileiro são:
- 48x48mm: formato quadrado menor, muito usado em contadores de impulsos, temporizadores e controladores de temperatura compactos.
- 72x72mm: formato quadrado maior, comum em temporizadores e controladores que exigem display maior ou mais botões de programação.
- 72x36mm e outras variações retangulares, menos frequentes, também aparecem em alguns modelos específicos.
Essa medida se refere ao recorte no painel, não ao tamanho total do produto (que costuma ter uma moldura frontal levemente maior para vedar o furo).
Por Que Esse Detalhe Importa na Hora da Compra
Comprar um instrumento com a furação errada gera dois problemas comuns:
- O instrumento não encaixa no recorte existente, exigindo aumentar o furo com ferramentas — o que nem sempre é viável em painéis metálicos já montados.
- O instrumento fica solto, se a furação nova for maior que a moldura do equipamento, comprometendo a fixação e a vedação contra poeira e umidade.
Por isso, antes de finalizar a compra, o ideal é medir o recorte atual do painel com um paquímetro ou régua, e comparar com a ficha técnica do produto escolhido.
Instrumentos Comuns em Cada Tamanho
Na prática, boa parte da linha de temporizadores, contadores e controladores de temperatura para painel segue o padrão 48x48mm, por ser mais compacto e caber em quadros menores. É o caso de modelos como:
Temporizador 48x48mm TDH1361R — a partir de R$ 140,00
Esse temporizador de 48x48mm é uma boa referência de como o padrão compacto se comporta na prática: display digital, encaixe frontal e fixação por presilhas, sem ocupar muito espaço útil do painel.
O mesmo padrão aparece em controladores de temperatura compactos, como:
Controlador de Temperatura 48x48mm MDH1311R — a partir de R$ 140,00
E também em contadores de impulsos, que costumam ser instalados lado a lado com outros instrumentos no mesmo painel:
Contador de Impulsos 48x48mm CDH1360R — a partir de R$ 155,00
Quando o painel exige um display maior, mais fácil de ler à distância, ou o processo precisa de mais botões de programação visíveis, entra em cena o padrão 72x72mm, presente em modelos como:

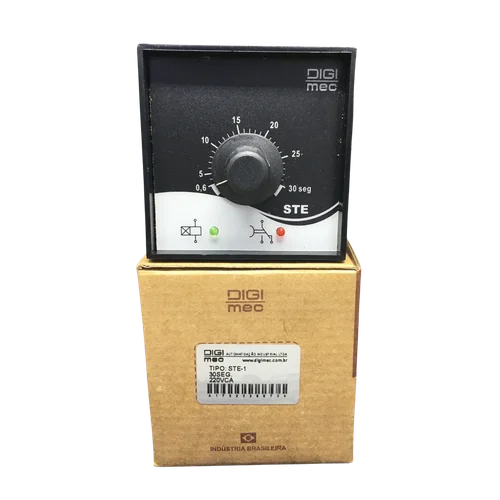

Temporizador Retardo na Energização 72x72mm STE-1 Digimec — a partir de R$ 152,00
Esse formato maior costuma ser preferido em painéis de comando industrial, onde a leitura do display precisa ser feita rapidamente por um operador.
Como Medir o Recorte do Seu Painel Antes de Comprar
Para evitar erros, siga esta sequência simples:
- Meça a largura e a altura do furo existente na chapa do painel, de borda a borda interna.
- Compare com a especificação do produto — a maioria dos fabricantes informa a medida de corte (cutout) na ficha técnica.
- Verifique a profundidade disponível atrás do painel, já que instrumentos digitais precisam de espaço para os bornes traseiros e a fiação.
- Confirme a tensão de alimentação do novo instrumento, para garantir compatibilidade com a rede elétrica do painel (127V, 220V ou universal).
Trocando um Instrumento Antigo por um Novo
Em manutenções e retrofits, é comum precisar substituir um temporizador, contador ou controlador antigo que já não é mais fabricado. Nesses casos, buscar um modelo novo com a mesma furação do produto original evita ter que alargar ou reduzir o recorte da chapa — o que exigiria retrabalho mecânico e, em muitos casos, pintura de acabamento.
Se a furação for compatível, a troca costuma se resumir a:
- Desligar a alimentação do painel;
- Retirar a fiação identificando cada borne;
- Remover o instrumento antigo pelas presilhas laterais;
- Encaixar o novo instrumento e reconectar a fiação conforme o diagrama do fabricante.
Perguntas Frequentes
O que acontece se eu comprar um instrumento com furação maior que o recorte do meu painel?
O instrumento simplesmente não vai passar pelo furo. Será necessário aumentar o recorte da chapa com ferramentas apropriadas, o que pode não ser viável em painéis já pintados ou com componentes próximos.
Existe um padrão universal de furação para todos os instrumentos digitais?
Não. Embora 48x48mm e 72x72mm sejam os mais comuns, cada fabricante pode ter variações. Por isso é sempre importante conferir a ficha técnica antes da compra.
Posso usar um instrumento 48x48mm num painel com furo 72x72mm?
Sim, mas será necessário um adaptador ou moldura de compensação, já que o instrumento menor deixará frestas ao redor, comprometendo a vedação e a estética.
A furação influencia no preço do instrumento?
Não diretamente. O preço varia mais em função das funções, marca e recursos do instrumento do que do tamanho da furação em si.
