Termopar Tipo J: O Que É, Para Que Serve e Como Escolher

O termopar tipo J é um sensor de temperatura formado por dois metais diferentes (ferro e constantan) que, ao serem submetidos a uma variação térmica, geram uma pequena tensão elétrica proporcional à temperatura medida. Essa tensão é interpretada por um controlador de temperatura, que converte o sinal em um valor numérico e aciona resistências, válvulas ou outros atuadores conforme o processo exige.

É um dos tipos de termopar mais usados na indústria por ser preciso, resistente e de custo relativamente baixo, principalmente em faixas de temperatura moderadas.

Para que serve o termopar tipo J

O termopar tipo J é indicado para medições que vão, tipicamente, de -40°C a cerca de 750°C, dependendo da bitola do cabo e do fabricante. Por isso é muito utilizado em:

• Fornos industriais de médio porte
• Estufas e secadores
• Máquinas de embalagem com selagem térmica
• Processos de injeção e extrusão de plástico
• Controle de temperatura em painéis e equipamentos elétricos

Ele sempre trabalha em conjunto com um controlador de temperatura compatível com o tipo J, que recebe o sinal do sensor e exibe (ou controla) a temperatura em tempo real.

Termopar tipo J x tipo K: qual a diferença

Uma dúvida comum é a diferença entre o termopar tipo J e o tipo K. Resumidamente:

• Tipo J: faixa de temperatura mais limitada, mas resposta estável e boa precisão em ambientes com menos oxigênio livre.
• Tipo K: suporta temperaturas mais altas (até aproximadamente 1200°C) e é mais comum em processos que exigem faixas mais amplas.

A escolha entre um e outro depende diretamente da temperatura máxima do seu processo e da compatibilidade do controlador que você já possui ou pretende instalar.

Como escolher o termopar tipo J certo

1. Verifique a compatibilidade com o controlador

Antes de comprar o sensor, confirme qual tipo de termopar o seu controlador aceita. Muitos modelos vêm preparados de fábrica para tipo J ou K, e usar o sensor errado gera leitura incorreta de temperatura. Um exemplo de instrumento que trabalha com sensor de temperatura é o:

Controlador de Temperatura com sensor MCS1665N — a partir de R$ 128,00

2. Avalie o comprimento do cabo necessário

O comprimento do termopar deve ser suficiente para alcançar o ponto de medição sem emendas desnecessárias, que podem introduzir ruído no sinal. Meça a distância real entre o painel de controle e o ponto de instalação do sensor antes de fechar a compra.

3. Considere a faixa de temperatura do processo

Se o processo ultrapassar a faixa recomendada para o tipo J, o sensor pode se degradar mais rápido ou fornecer leituras imprecisas. Nesses casos, vale considerar um termopar tipo K ou um sensor com bainha mais resistente.

4. Verifique se o controlador precisa de configuração dupla

Em processos que monitoram duas zonas de temperatura ao mesmo tempo — como um forno com duas resistências ou uma máquina com aquecimento superior e inferior — é comum usar um controlador de temperatura duplo, que aceita dois sensores simultaneamente:

Controlador de Temperatura Duplo 48x48mm MJH1466R — a partir de R$ 295,00

Instalação e cuidados básicos

• Evite passar o cabo do termopar próximo a cabos de força ou contatores, pois isso pode gerar interferência eletromagnética no sinal.
• Fixe bem a ponta sensora no ponto de medição, garantindo contato firme com a superfície ou o fluido monitorado.
• Não emende o cabo do termopar com fios comuns de cobre; use conectores próprios para termopar, que preservam as propriedades termoelétricas do sinal.
• Revise periodicamente o estado da bainha e da isolação, principalmente em ambientes com vibração ou altas temperaturas constantes.

Se o painel utiliza um formato compacto de 48x48mm, vale considerar um instrumento como este para leitura e controle da temperatura no processo:

Controlador de Temperatura 48x48mm MDH1311R — a partir de R$ 140,00

Quando vale a pena trocar o termopar

Com o tempo, o termopar tipo J pode perder precisão devido à oxidação dos metais internos, especialmente em ambientes com temperatura elevada e presença de umidade. Sinais de que é hora de trocar:

• Leituras instáveis ou com variação sem explicação aparente
• Diferença perceptível entre a temperatura real e a exibida no controlador
• Cabo com sinais visíveis de ressecamento, rompimento ou oxidação na ponta sensora

Manter o termopar em bom estado é tão importante quanto escolher o controlador certo, já que os dois trabalham em conjunto para garantir a precisão do processo.

Perguntas frequentes

Qual a diferença entre termopar e sensor PT100?

O termopar gera uma tensão elétrica proporcional à temperatura, enquanto o PT100 é um sensor resistivo que varia sua resistência conforme a temperatura. Ambos medem temperatura, mas exigem controladores configurados para o tipo específico de sinal.

Posso usar um termopar tipo J em um controlador configurado para tipo K?

Não é recomendado. Cada tipo de termopar tem uma curva de resposta diferente, e usar o sensor errado no controlador gera leitura incorreta de temperatura.

Qual o comprimento máximo recomendado para o cabo do termopar?

Depende do ambiente e do nível de interferência elétrica presente na instalação. Em geral, quanto mais curto o cabo, menor o risco de ruído no sinal — por isso é importante medir a distância real antes da compra.

O termopar tipo J pode ser usado em ambientes externos?

Sim, desde que a bainha e a isolação do cabo sejam adequadas para exposição a umidade e variações climáticas. Verifique o grau de proteção do sensor antes de instalar em áreas externas.

Produtos relacionados na loja

Termopar Tipo J 4mts. TEJ-010/004 Digimec — a partir de R$ 46,00

Termopar tipo J 1mt. TEJ-010/001 Digimec — a partir de R$ 26,00

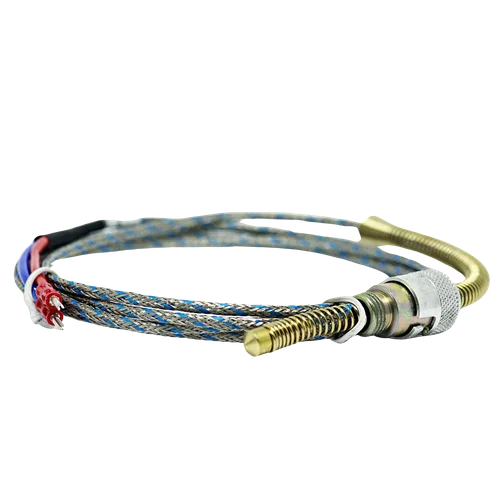

Termopar Tipo J 1,5mts.TEJ-010/029 Digimec — a partir de R$ 30,00
