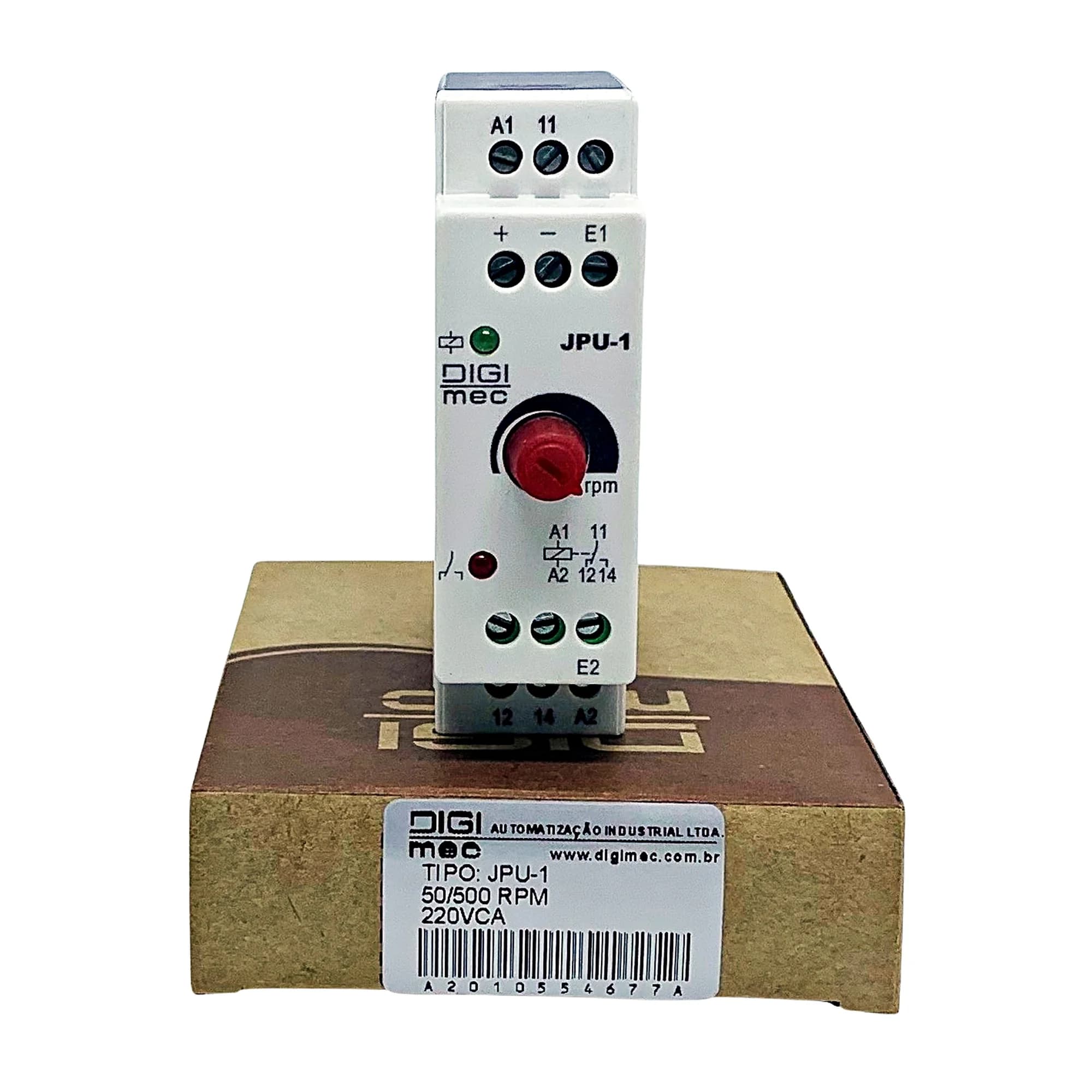

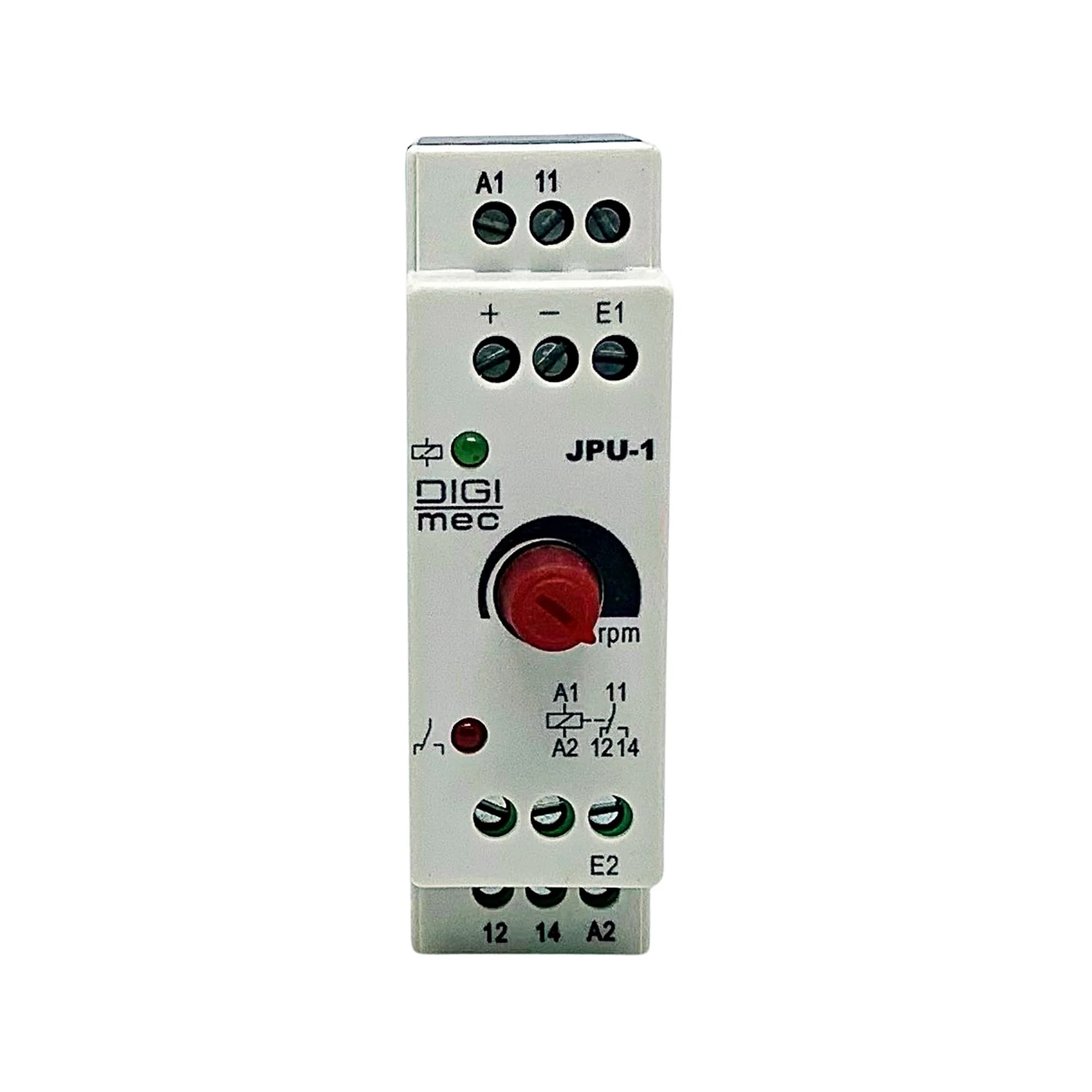

Os detectores de movimento tipos JPU-1 foram desenvolvidos pela Digimec para supervisionar a velocidade de rotação linear (RPM) ou de rotação em máquinas e equipamentos. Com tama-nhos compactos, são montados em caixas plásticas apresentando alta resistência a choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos (mediante adaptador opcional para caixas J e D).

Funcionamento

O movimento, linear ou de rotação, do equipamento tem sua velocidade convertida em pulsos elétricos por um determinado sensor. O intervalo de tempo entre dois pulsos consecutivos é comparado com o valor pré-determinado e ajustável no frontal do aparelho. Desta comparação resulta o estado energizado ou desenergizado dos relés de saída sendo detectado e monitorado sub ou sobre velocidade. O aparelho possui também dois tipos de entrada e função memória.

Entradas:

EL – Entrada lenta: 0,5 a 50 RPM

ER – Entrada rápida: 50 a 10.000 RPM

Função memória:

Entrada NPN - é necessário jumpear uma das entradas ER ou EL com o negativo.

Entrada PNP - é necessário jumpear uma das entradas ER ou EL com o positivo.

Dados técnicos

Alimentação (-15% +10%) 110 ou 220 Vca (especificar)

Frequência da rede 50 ou 60 Hz (especificar)

Consumo 3 VA (aproximadamente)

Entrada Sensor NPN ou PNP (sob consulta)

Escalas 50, 50 a 500, 500 a 3000, 3000 a 10000 RPM (ajustável)

Tempo de estabilização térmica < 30 min

Repetibilidade 2%

Tempo de retorno 100 ms

Relé de saída JPU-1 : 1 x 5 A, máx. em 250 Vca carga resistiva – reversível

Material dos contatos  AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90% sem condensação

Material da caixa Termoplástico

Terminais de saída Parafusos com alojamento fixo

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Capacidade dos terminais Fio: 2,5 mm²  Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 - 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafusos (com adaptador para caixas D ou J)
