Introdução

CARACTERÍSTICAS

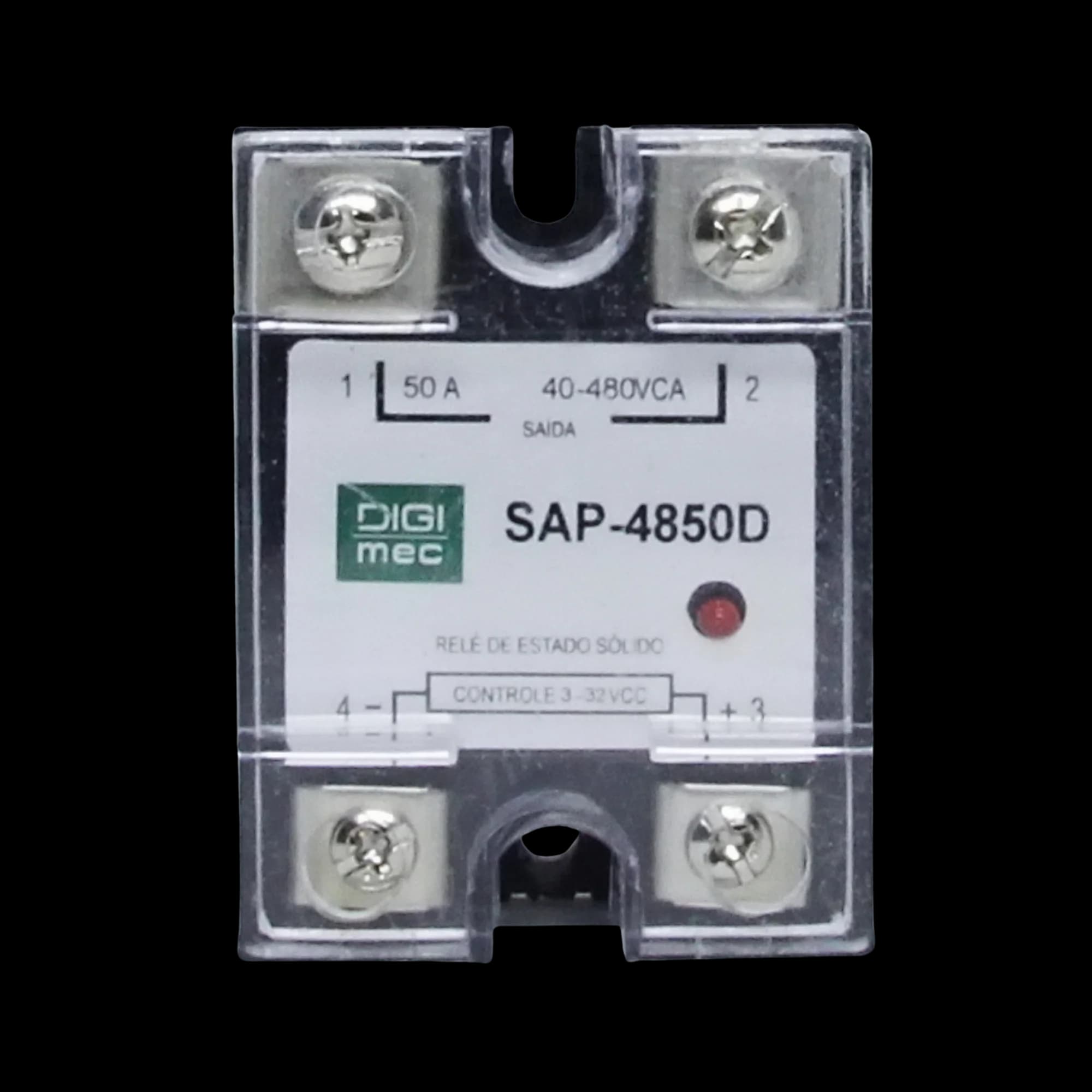

• Relés de estado sólido para correntes de acionamento de 10 a 100 Amp.
• Acionamento zero volt ou instantâneo (randômico).
• Tensão de trabalho de 40 a 480 Vca.
• Tecnologia duplo SCR híbrido.

Dados técnicos

De entrada

Tensão de controle

3 a 32 Vcc

Corrente de controle (máx. limitada automaticamente) 13 / 16 mAcc @=5V /24 V

Mínima tensão de acionamento 3 Vcc

Tensão de desacionamento 1 Vcc

Tensão reversa (máx.)

Led indicativo de acionamento Vermelho

De saída

Corrente de trabalho - Arms

10A= 10 , 25A= 25, 40A= 40, 50A= 50, 60A= 60, 70A=70, 80A=80, 90A= 90, 100A= 100, 120A=120

Corrente mínima de trabalho  0,05 Arms

Corrente de pico (máx. 16,6ms) - Arms

10A= 200, 25A= 350, 40A= 550, 50A= 625, 60A= 765, 70A=900, 80A= 1025, 90A= 1160, 100A= 1280, 120A=1340

I²t (8,3ms, temperatura 25°C) - A² S

10A= 60, 25A= 260, 40A=1250, 50A=1620, 60A=1850, 70A=2050,80A=2420,90A=2610,100A=2850,120A=3050

Tensão de trabalho 40 a 480 Vrms

Pico de tensão  1200 Vrms

Frequência da rede 50 - 60 Hz

Queda de tenção  1,6 Vcc

Tempo máx. acionamento zero volt  8,3ms (1/2 ciclo)

Tempo máx. acionamento randômico 1ms

Tempo máx. desacionamento 8,3ms (1/2 ciclo)

Queda de tensão com Imax 1,6 Vrms

Isolação entrada x saída 2500 Vrms

Isolação entrada x saída x base 2500 Vrms

Resistência térmica - °C/W

10A=1,6, 25A=1,4, 40A=1,3, 50A=1,1, 60A=0,65, 70A=0,6, 80A=0,5, 90A=0,4, 100A= 0,3, 120A=0,3

Temperatura de trabalho -20 a 70ºC
