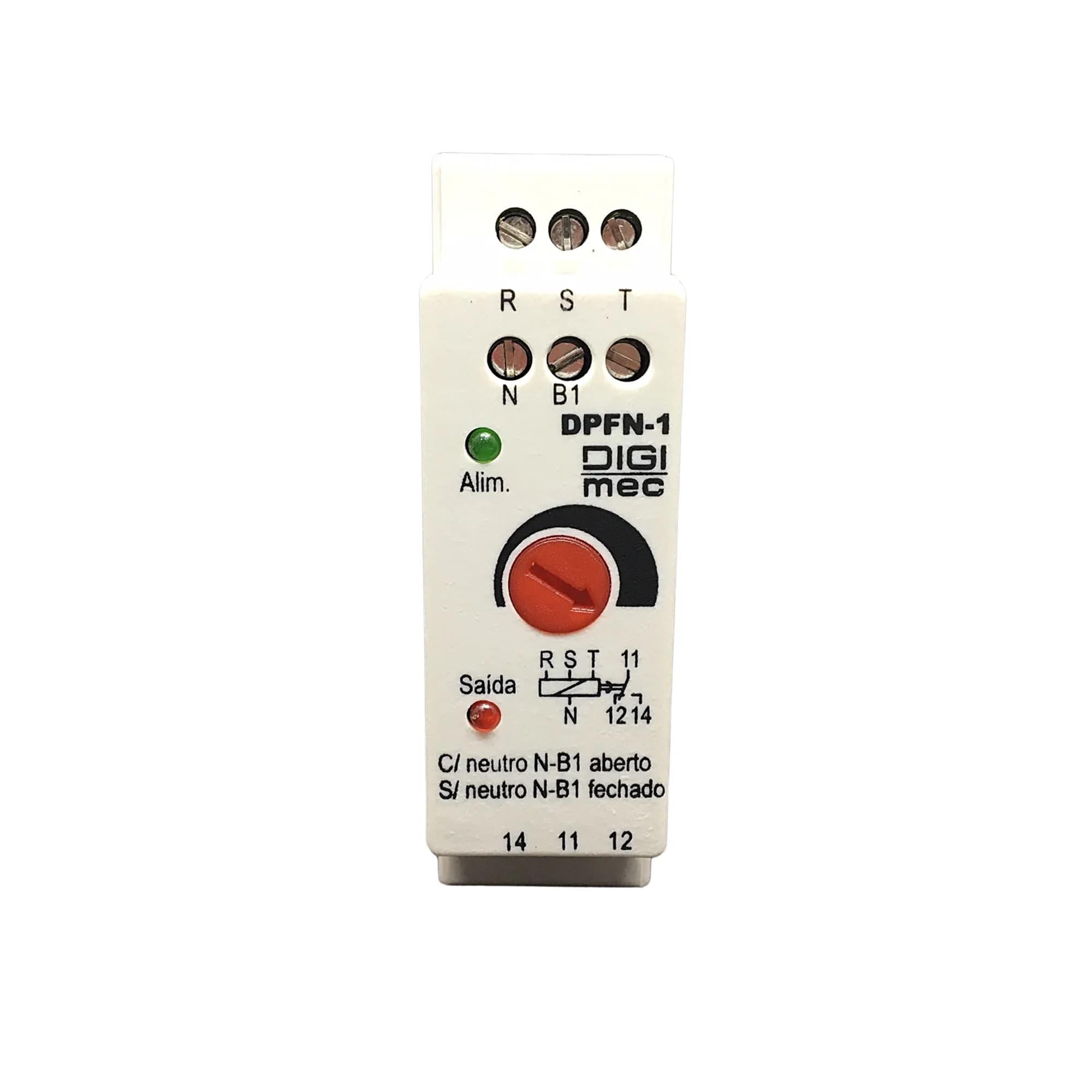

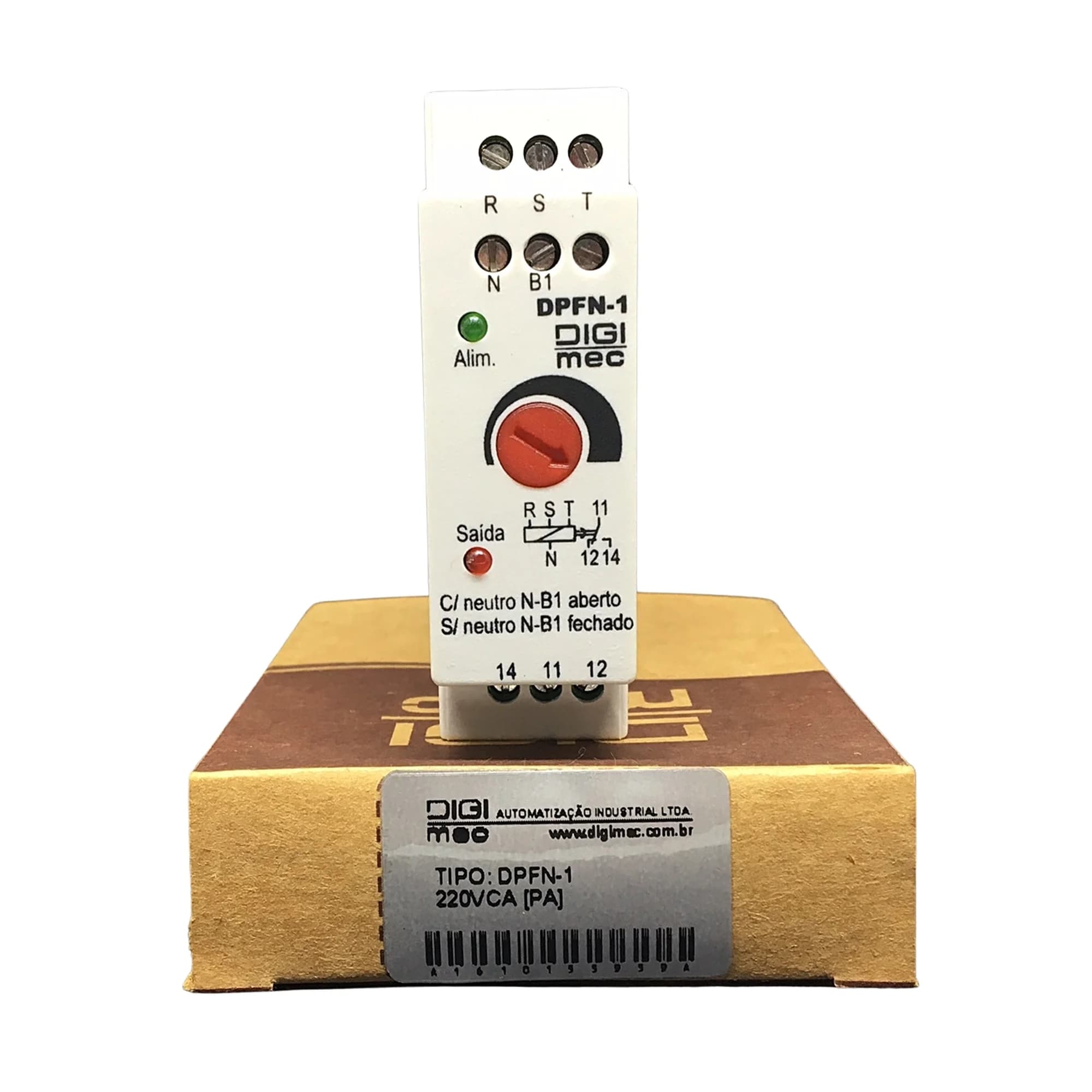

Os relés de falta de fase com neutro DPFN-1 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos trifásicos que não podem operar quando faltar uma das fases de alimentação ou o neutro da rede. Trabalham sob o princípio da assimetria angular e modular entre fases. Com tamanho compacto atendem aos clientes que possuem problemas de espaço em seus painéis. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas D e J).

Funcionamento

Definindo o jumper de programação com ou sem neutro e, em seguida, alimentando-se o aparelho com as três fases R, S e T, o relé de saída comuta seus contatos para a posição de trabalho após um tempo fixo de aproximadamente 3 segundos. Caso falte uma das fases ou o neutro da rede, o relé de saída será desenergizado, comutando seus contatos para a posição de repouso, com um retardo de aproximadamente 3 segundos.

Assimetria modular: É um desequilíbrio acentuado dos valores de tensão entre fases; cada fase apresenta um valor de tensão. Ocorre quando há desbalanceamento das cargas entre as fases.

Assimetria angular: É uma defasagem diferente de 120° entre si em um sistema trifásico. Ocorre com a queda de uma das fases, originando um retorno de tensão (fase fantasma).

Dados técnicos

Alimentação (-15% +10%) 110, 220, 380 ou 440 Vca (especificar)

Frequência da rede 50 - 60 Hz

Consumo 3 VA (aproximadamente)

Falta de fase

Assimetria angular e modular

Ajuste da assimetria modular

10 a 35%

Assimetria angular Fixa em 5%

Repetibilidade 2%

Tempo de retorno 100 ms

Tempo de estabilização térmica < 30 minutos

Histerese < 3 V

Retardo no ligamento  Aproximadamente 3 segundos

Retardo no desligamento Aproximadamente 3 segundos

Relé de saída 5 A, 250 Vca máx. carga resistiva - reversível

Material dos contatos  AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50 °C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90% sem condensação

Material da caixa Termoplástico

Terminais de saída Parafusos com alojamento fixo

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Capacidade dos terminais

Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 a 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafusos (com adaptador para caixas D ou J)
