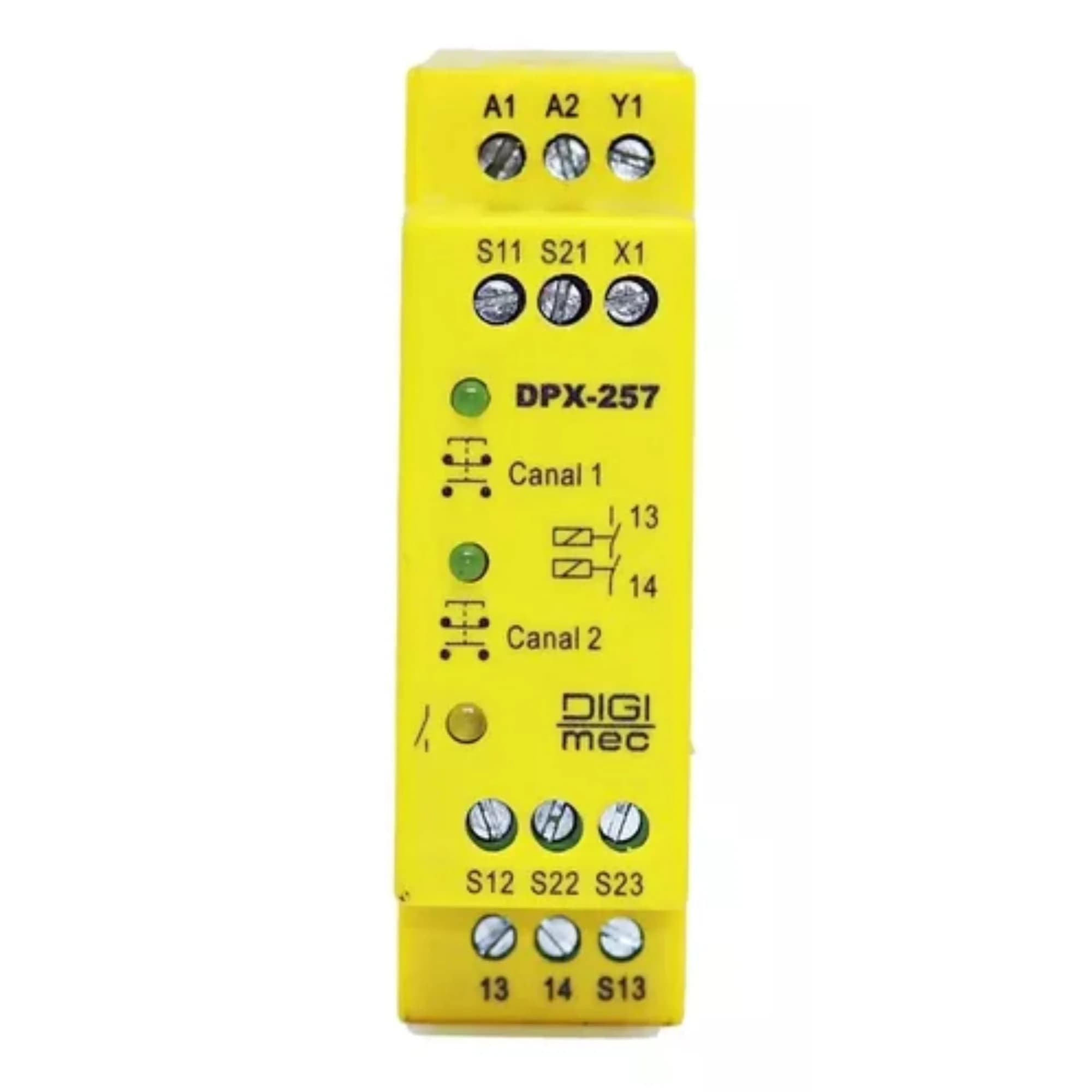

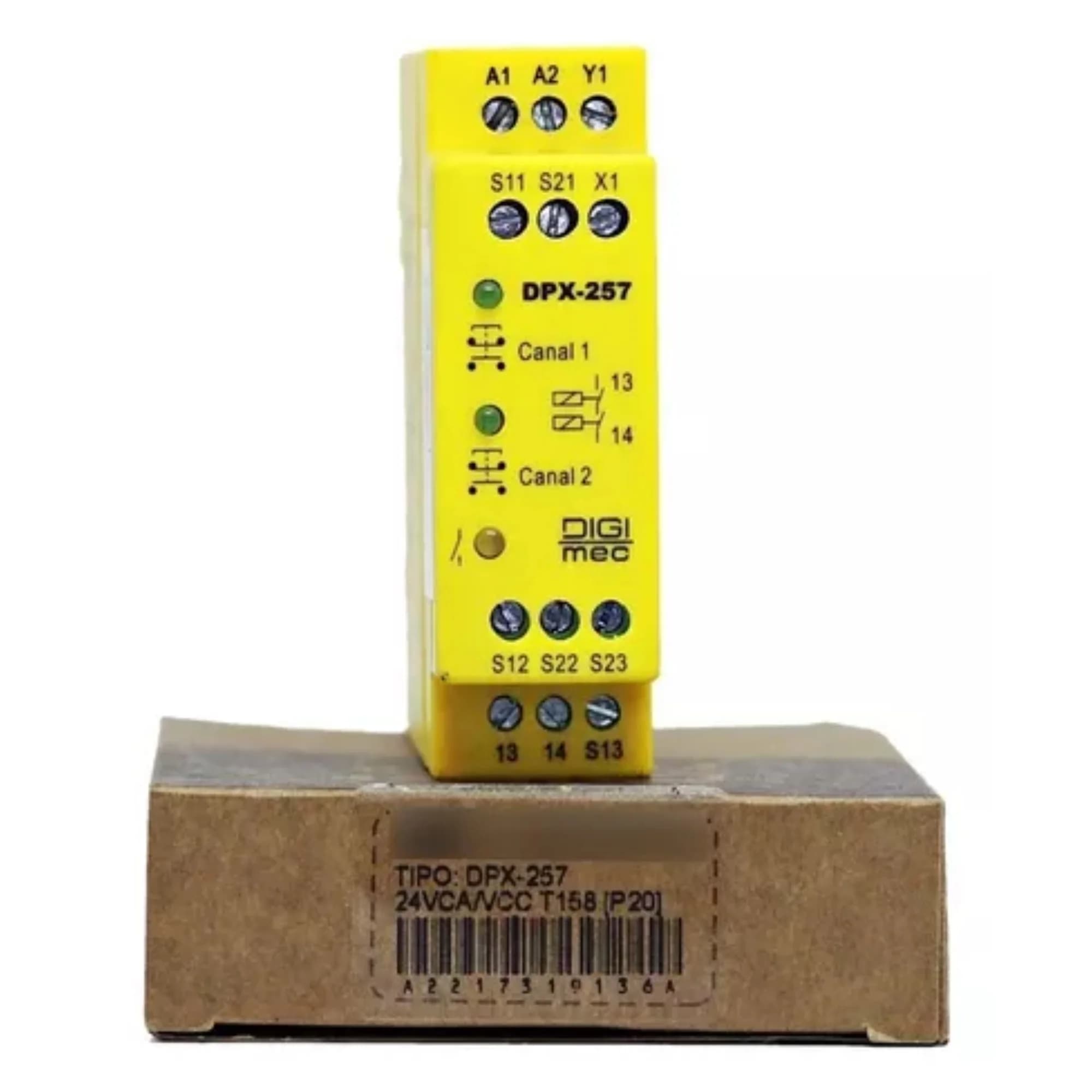

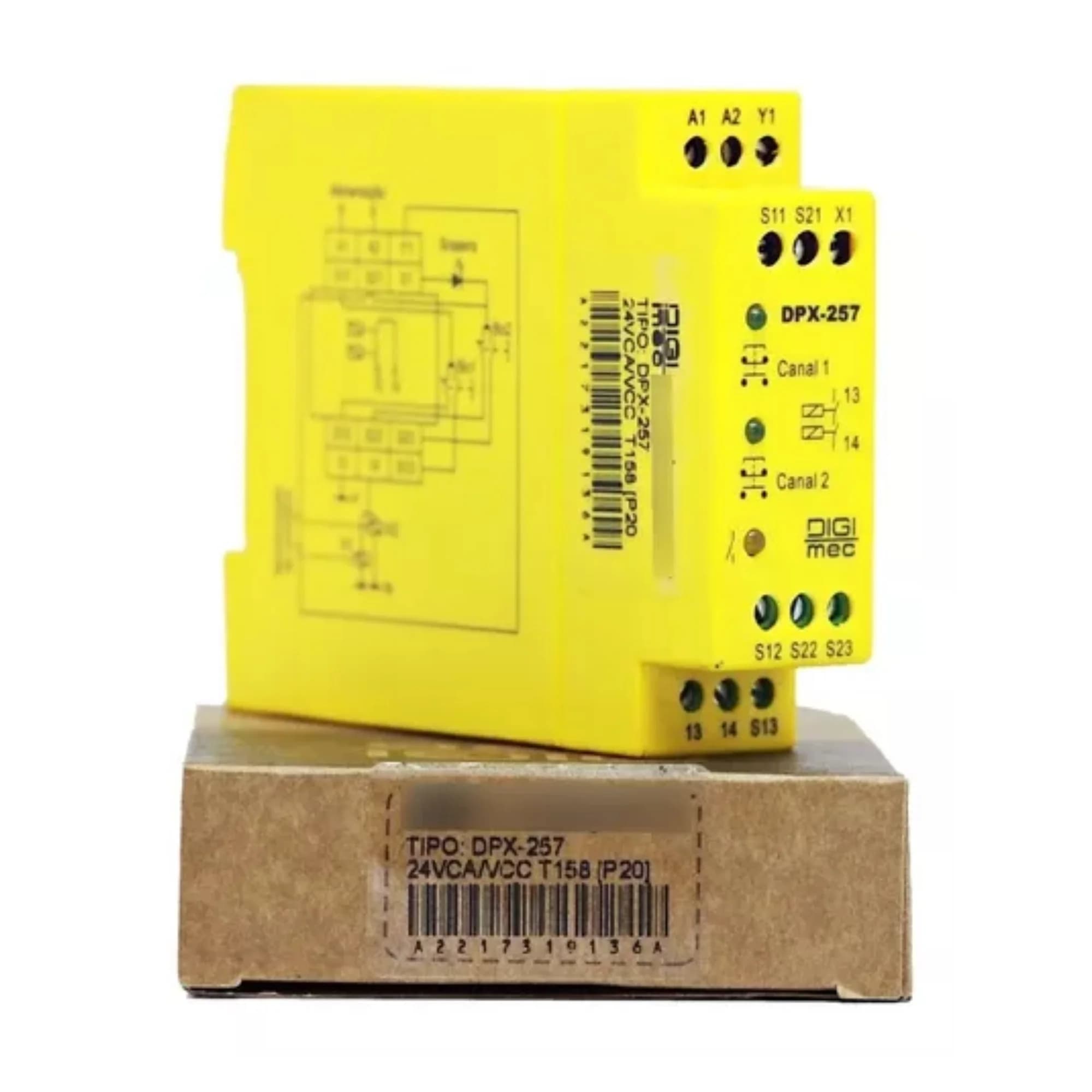

O relé microprocessado de simultaneidade bimanual, série DPX-158 T4, foi desenvolvido para aplicações industriais, atendendo as normas de segurança ABNT NBR 14153, categoria de comando 4, onde segurança, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. Podem ser acionados por botões comuns, botões ópticos ou por sensores capacitivos. Montados em caixas plásticas padronizadas com fixação através de trilho DIN ou parafusos mediante o uso de adaptador opcional.

APLICAÇÃO

Prensas.

Guilhotinas.

Máquinas de solda.

Puncionadoras.

Sistemas de máquinas, equipamentos e periféricos da categoria de comando 4.

NORMAS

NBR 14152, segurança em máquinas - dispositivos de comando bimanuais - aspectos fundamentais e princípios para

projeto;

NBR 14153, segurança em máquinas - partes de sistemas de comando relacionados à segurança - princípios gerais

para projeto;

NBR 13930, prensas mecânicas - requisitos de segurança.

IEC 61.508 (Functional Safety of Electrical/Electronic/Programmable Electronic Safety-related Systems).

EN ISO 13.849-1-2006 (safety-related parts of control systems-part 1- general principles for design).

IEC/EN 60204-1-2006 (Safety of machinery ? Electrical equipment of machines).

MONITORAÇÃO

Monitoração dos contatos do circuito a ser comandado (verificação de contatos auxiliares das contatoras).

Entrada duplo canal NA + NF e NPN + PNP.

Monitoração de simultaneidade no acionamento (máximo 0,5 s) - impede que o sistema seja burlado .

FUNCIONAMENTO

Ao pressionar os botões de forma simultânea (em um intervalo máximo de 0,5 seg) o aparelho checa as saídas (S21/Y1) verificando se os contatos (K1/K2) estão fechados. Após essa verificação é liberado o acionamento do circuito bimanual. Após o acionamento, liberando ambos os botões, os contatos voltam para posição de repouso aguardando um novo comando. Se o segundo botão for acionado com um tempo maior que 0,5 seg. os contatos de saída permanecem na posição de repouso.

Indicação LED remoto (S11/X1):

LED remoto pisca lento enquanto estiver em repouso.

LED remoto pisca rápido quando ocorrer algum defeito.

DADOS TÉCNICOS

Categoria de comando 4 - (ABNT NBR-14153)

Alimentação 220 Vca ou 24 Vca / Vcc

Frequência da rede 50 - 60 Hz

Consumo 3 VA (aproximadamente)

Número de canais 2

Tipo de contato NF

Tempo de acionamento < 0,5 seg.

Tempo de pulso p/ modo temporizado Fixo 2 seg.

Tensão do canal S11/S12/S13 24 Vcc PNP

Tensão do canal S21/S22/S23 24 Vcc NPN

Tensão do canal S21/Y1 24 Vcc NPN (monitoração)

Corrente máxima para alimentação 25 mA de componentes semicondutores no duplo canal

Tempo de comutação 20 ms

Tempo de retorno 100 ms

Tempo de estabilização térmica < 30 min

Tempo de energização < 2 seg

Relés de saída 2 x 5A 250 Vca máx. carga resistiva ? NA

Vida útil dos contatos Mecânica (sem carga) 10.000.000 operações

Elétrica (com carga resistiva) 100.000 operações

Ensaios de EMC - relatórios de medição:

11841 - 204 de 21/10/2011 emitido pelo IPT IEC 60255-22-2, 60255-22-3, 60255-22-4, 60255-22-5, PX 055/11 de 18/01/2013 emitido pelo INPE/LIT 60255-22-6, 61000-3-2, 61000-4-8, 61000-4-11 e CISPR-22

Temperatura de trabalho 0 a 50°C

Temperatura de armazenamento -10 a 60°C

Umidade relativa de trabalho 20 a 90 % sem condensação

Terminais de saída Parafusos com alojamento fixo

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Imunidade ao distúrbio Atendendo IEC 801-4 nível III e IEC 2254

Material da caixa Termoplástico

Fixação Trilho DIN 35mm ou parafuso (com uso de acessório opcional)

Sinalização / Indicação LED de operação (canal 1 e canal 2) e Contatos de saída (K1 / K2

ISENÇÃO DE RESPONSABILIDADE

Não assumimos nenhuma responsabilidade por danos e falhas operacionais causadas por erros de projeto elétrico, montagens incorretas ou não observação deste manual de instruções. Também não assumimos nenhuma responsabilidade adicional por danos causados pela utilização de peças sobressalentes e/ou acessórios não homologados pelo fabricante.Por motivo de segurança não são permitidos quaisquer reparações, alterações ou modificações executadas por conta própria, nestes casos a DIGIMEC se exime da responsabilidade pelos danos resultantes.
