Introdução

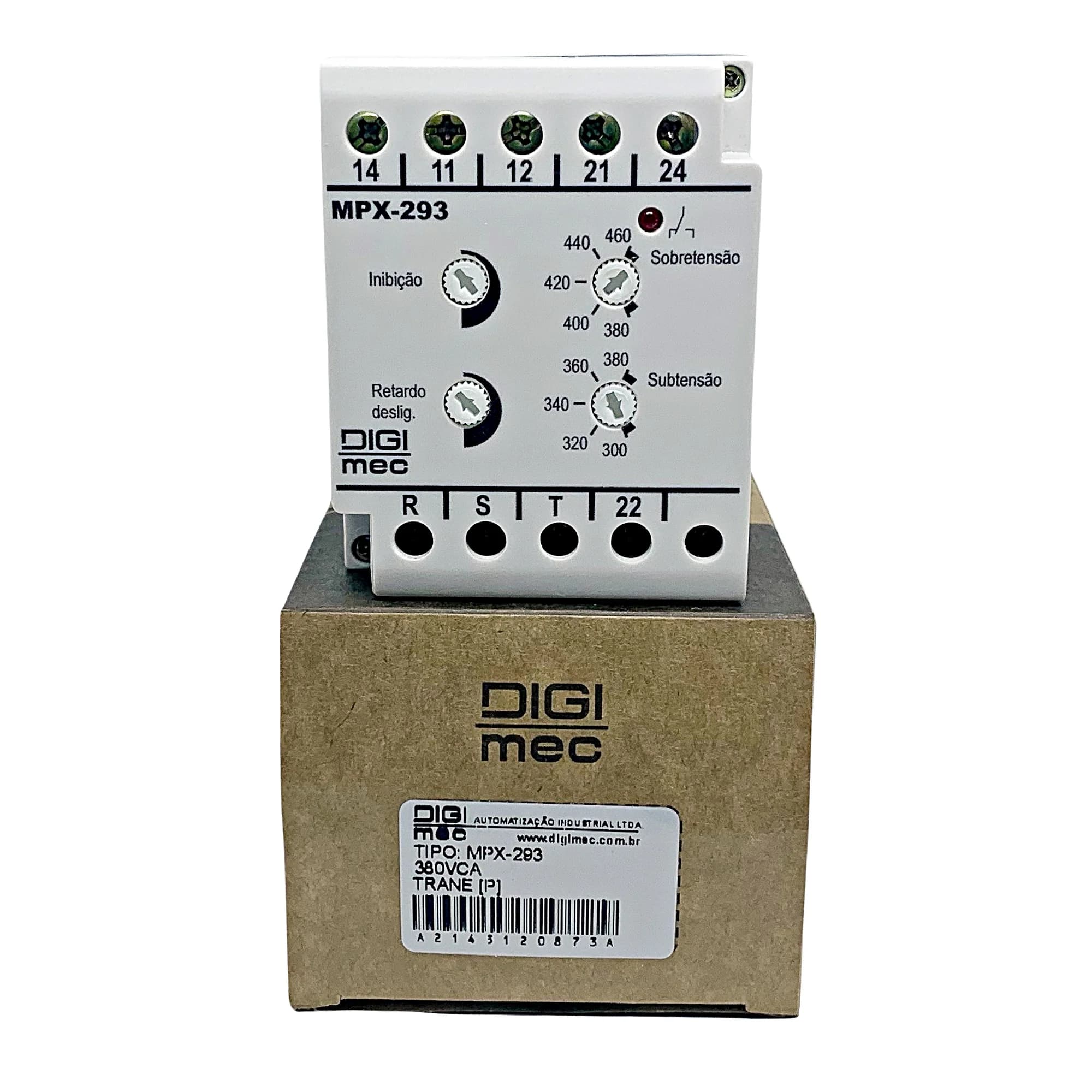

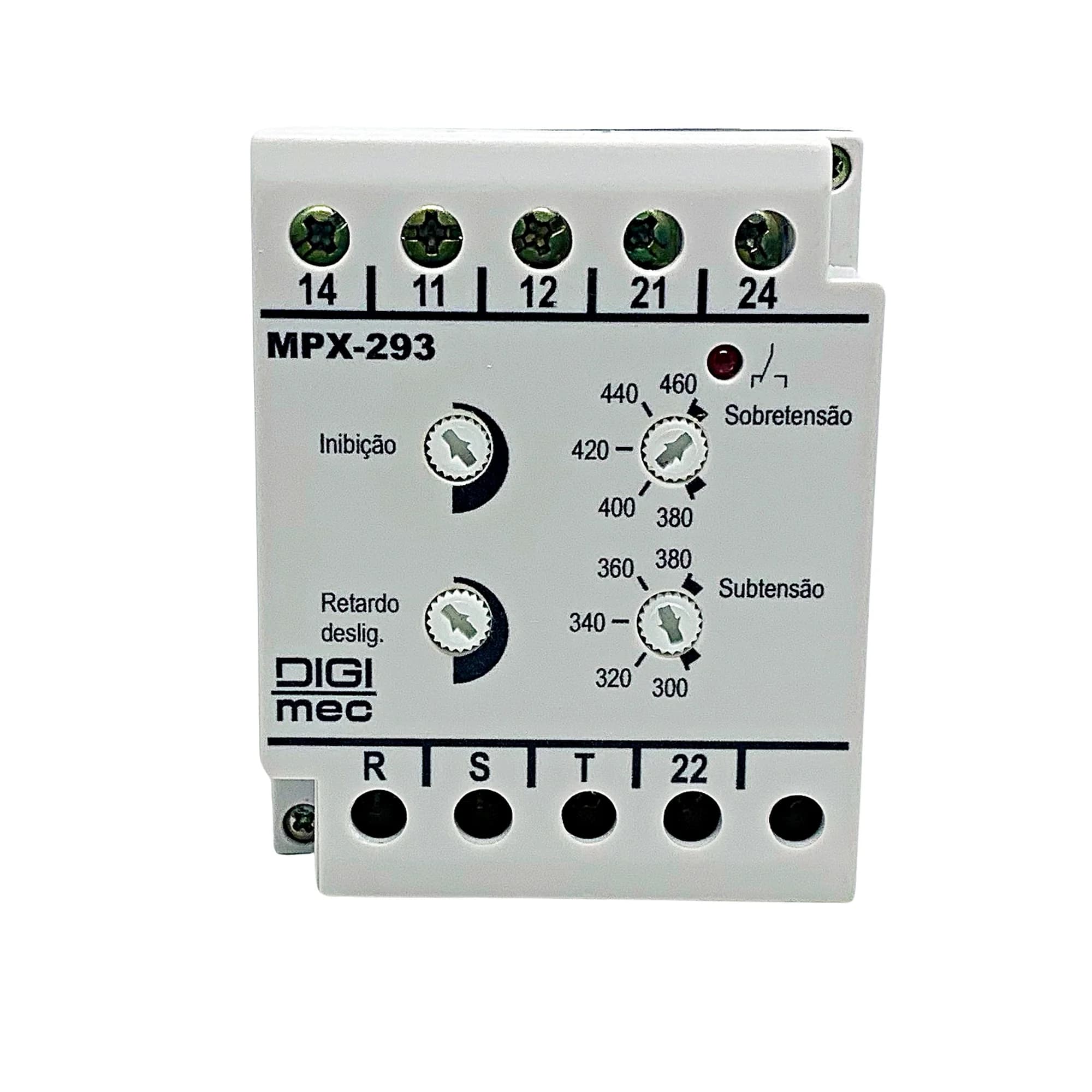

O supervisor de redes trifásicas MPX-293 foi desenvolvido pela Digimec para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como, falta de fase, inversão da sequência das fases, desequilíbrio entre fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência à choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos. Atendem às funções ANSI 27, 47, 48, 59 e 60.

Funcionamento

Com as três fases da rede equilibradas e na sequência convencionada, ligadas ao apa-relho os relés de saída do supervisor serão energizados, e assim permanecerão até que ocorra:

Desequilíbrio entre fases (ANSI função 60)

O aparelho detecta um desequilíbrio no valor da tensão entre fases superior à 20% do valor nominal (assimetria modular) ou uma defasagem maior que 5% do que os 120°normais entre si (assimetria angular). Os relés serão instantaneamente desenergizados.

Falta de fase (ANSI função 48)

O aparelho detecta a falta de uma das fases da alimentação e desenergizará instantaneamente seus relés de saída sempre que uma delas for inferior em 20% ao valor da tensão de alimentação nominal do aparelho. Isso garante seu funcionamento mesmo quando se supervisiona circuitos com motores elétricos que induzem uma voltagem que aparenta ser a fase que está faltando.

Sequência de fase (ANSI função 47)

Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.

Sub ou Sobretensão (ANSI função 27 e 59)

Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão desenergizados instantaneamente.

O relé MPX-93 possui um tempo ajustável de inibição na energização da alimentação ou no restabelecimento das condições ajustadas para começar a supervisionar a mínima ou máxima tensão trifásica na entrada de supervisão.

Este supervisor detecta falta de fase com nível de tensão de retorno, na fase interrompida, menor que 80% da tensão de alimentação.

Este relé possui sinalização de saída energizada ou desenergizada com indicação da falha por led. O led indicativo de “SAÍDA” quando aceso indica relé energizado. Se vier a piscar é porque há alguma anomalia, sub ou sobretensão. Se a anomalia ultrapassar o tempo de retardo, o relé é desenergizado e o led se apaga.
