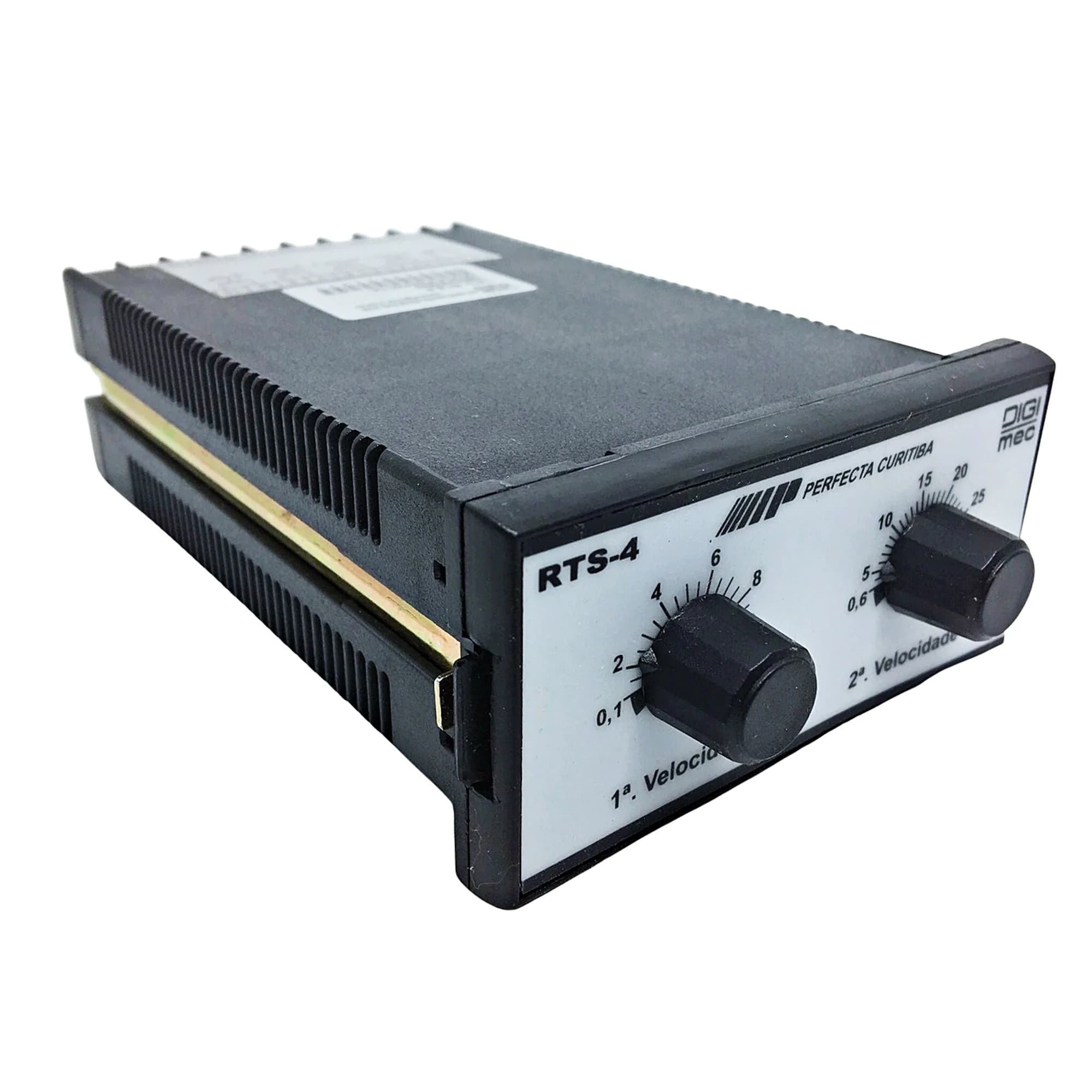

INTRODUÇÃO Os temporizadores para maquinas de panificação séries RTS-4 foram desenvolvidos pela Digimec para aplicações onde repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho.Montados em caixas plásticas para embutir em painéis e fixação por grampos. FUNCIONAMENTO Ao fechar momentaneamente os contatos da entrada “START” a saída 1 é energizada e assim permanece pelo tempo ajustado no potenciômetro denominado 1ª Velocidade. No final deste tempo a saída 1 é desenergizada e após um tempo de pausa fixo a saída 2 é energizada e assim permanece pelo tempo ajustado no potenciômetro denominado 2ª Velocidade. Decorrido este tempo a saída 2 é desenergizada. Em qualquer momento ao abrir momentaneamente os contatos da entrada “STOP” as saídas serão desenergizadas. Se desejar iniciar um novo ciclo, fechar momentaneamente os contatos da entrada “START”. DADOS TÉCNICOS Alimentação (especificar) 24 - 110 - 220 Vca Frequência da rede 50/60Hz Consumo 5VA Entradas “START” “STOP” Escalas de tempo Ajustaveis 10 min. X 30 min. (outras sob consulta) Tempo morto fixo em 100 mS Precisão (a 25°c) ±5% (da faixa do valor selecionado) ± 1 digito Saídas 2 x TRIAC Capacidade saída 25 A @ 800Vac Temperatura de trabalho 0 a 50°C de armazenamento -10 a 60°C Umidade relativa de trabalho 20 a 90 % sem condensação Grau de proteção do frontal IP-64 da caixa IP-51 nos terminais IP-10 Capacidade dos terminais fio 2,5mm² cabo com terminal 2,5mm² condutor sólido 2,5mm² torque de aperto 0,5 a 0,6 Nm Parafuso dos terminais M3 Tipo de caixa Caixa para embutir em painéis Material da caixa Termoplástico Tipo de fixação Grampos
