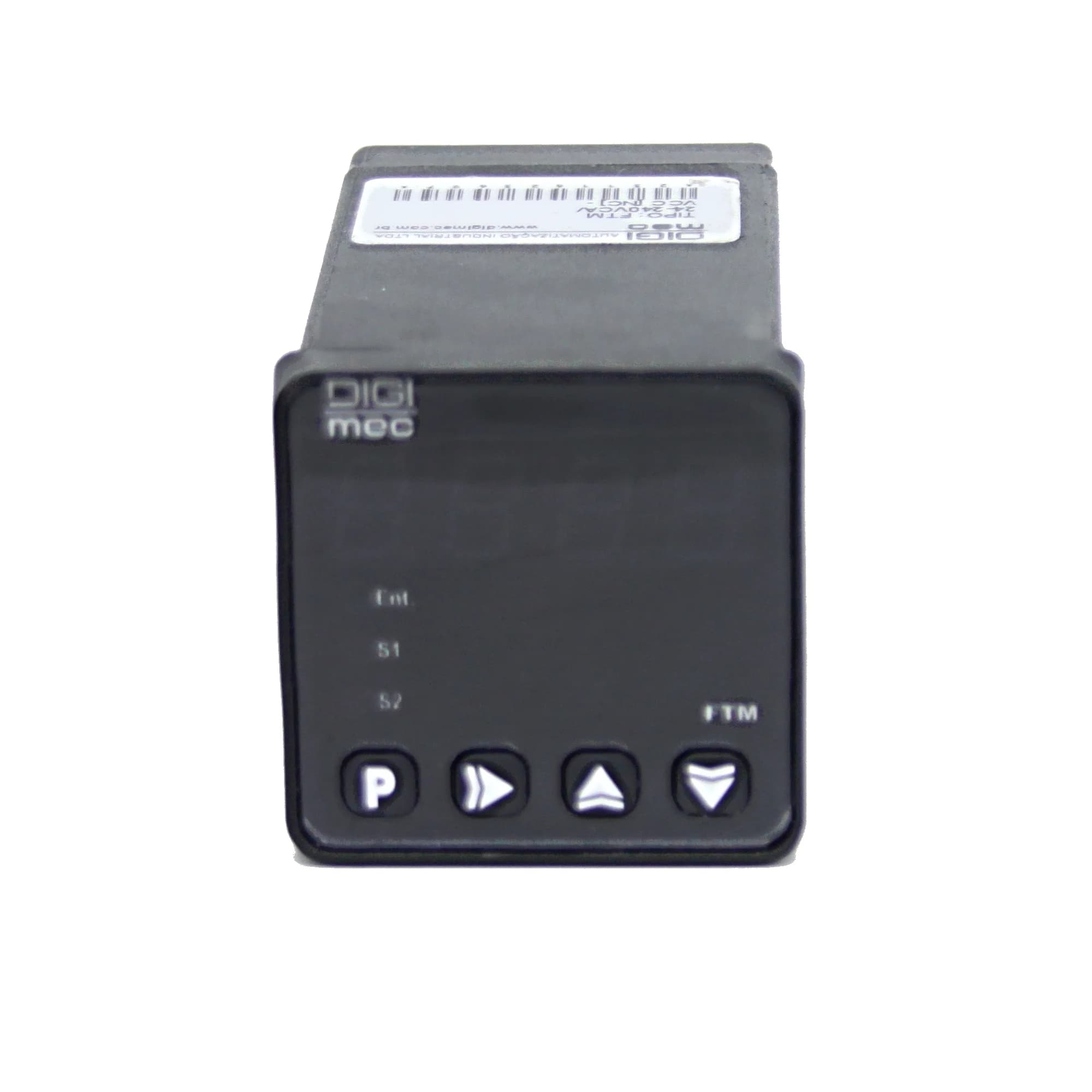

Os temporizadores microprocessados multi-função tipo FTM foram desenvolvidos para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. Possuem sete lógicas de operação programáveis pelo teclado frontal, memorizadas por EEPROM, que dispensa o uso de baterias, assim, em caso de falta de energia ou parada da máquina, mantém armazenados os dados programados. Montados em caixas plásticas, para fixação em painéis. FUNCIONAMENTO O funcionamento deste aparelho dependerá da lógica de programação escolhida, bem como do modo de partida definido. Assim, antes de instalar o aparelho no local definitivo deve-se energizá-lo em bancada, parametrizando a base de tempo, os tempos desejados e principalmente o modo de temporização, definindo então, quantas saídas serão utilizadas e como resetá-las. Ao ser energizado o display se acenderá e para entrar em funcionamento aguardará o fechamento da entrada de comando. A partida pode ser pela energização do aparelho, dependendo da função escolhida, se a entrada de comando já estiver fechada. Os relés de saída serão acionados decorridos os tempos pré-determinados que são mostrados no display. O estado de saída dos relés são mostrados nos respectivos leds (led aceso - relé energizado). CARACTERÍSTICAS PRINCIPAIS - Indicação digital com 4 dígitos. - Cinco bases de tempo selecionáveis: horas, minutos, segundos e sub múltiplos. - Lógicas configuráveis: retardo na energização ou desenergização, impulso com ou sem atraso, cíclico com início ligado ou desligado e dois impulsos com tempo de pausa. - Memória permanente EEPROM. - Contador de ciclos. - Duas saídas à relé independentes. - Uma entrada selecionável: start-stop, reseta ou congela. - Contagem de tempo progressiva ou regressiva. - Leds de indicação do estado de saída dos relés. - Senha de segurança. Não permite acesso aos parâmetros por parte de pessoas não autorizadas. - Fonte 24 Vcc para sensor. DADOS TÉCNICOS Alimentação : 22 - 60 Vcc / 20 - 48 Vca ou 90 - 240 Vca (especificar) Freqüência da rede 50 - 60 Hz Consumo 5VA Temperatura ambiente De trabalho: 0 a +50ºC / De armazenagem: -10 a +65ºC Indicação digital 4 dígitos com display à leds vermelhos de alto brilho Altura dos dígitos: 10 mm Entrada (partida, parada, reset ou congela) Contato seco (tecla frontal ou remota) / Sensor npn (pnp opcional) Tempos programáveis Pelo teclado frontal Bases de tempo Horas/minutos: ajustável de 00,1 a 99,59 Horas/minutos: ajustável de 000,1 a 999,9 Minutos/déc. de minutos: ajustável de 000,1 a 999,9 Minutos/segundos: ajustável de 00,01 a 99,59 Segundos/cent.de segundos: ajustável de 00,01 a 99,99 Saídas r1 e r2 a relé 5A - 250 Vca (carga resistiva) Dimensões : caixa 48 x 48 mm - recorte do painel: 46 x 46 mm
