Introdução

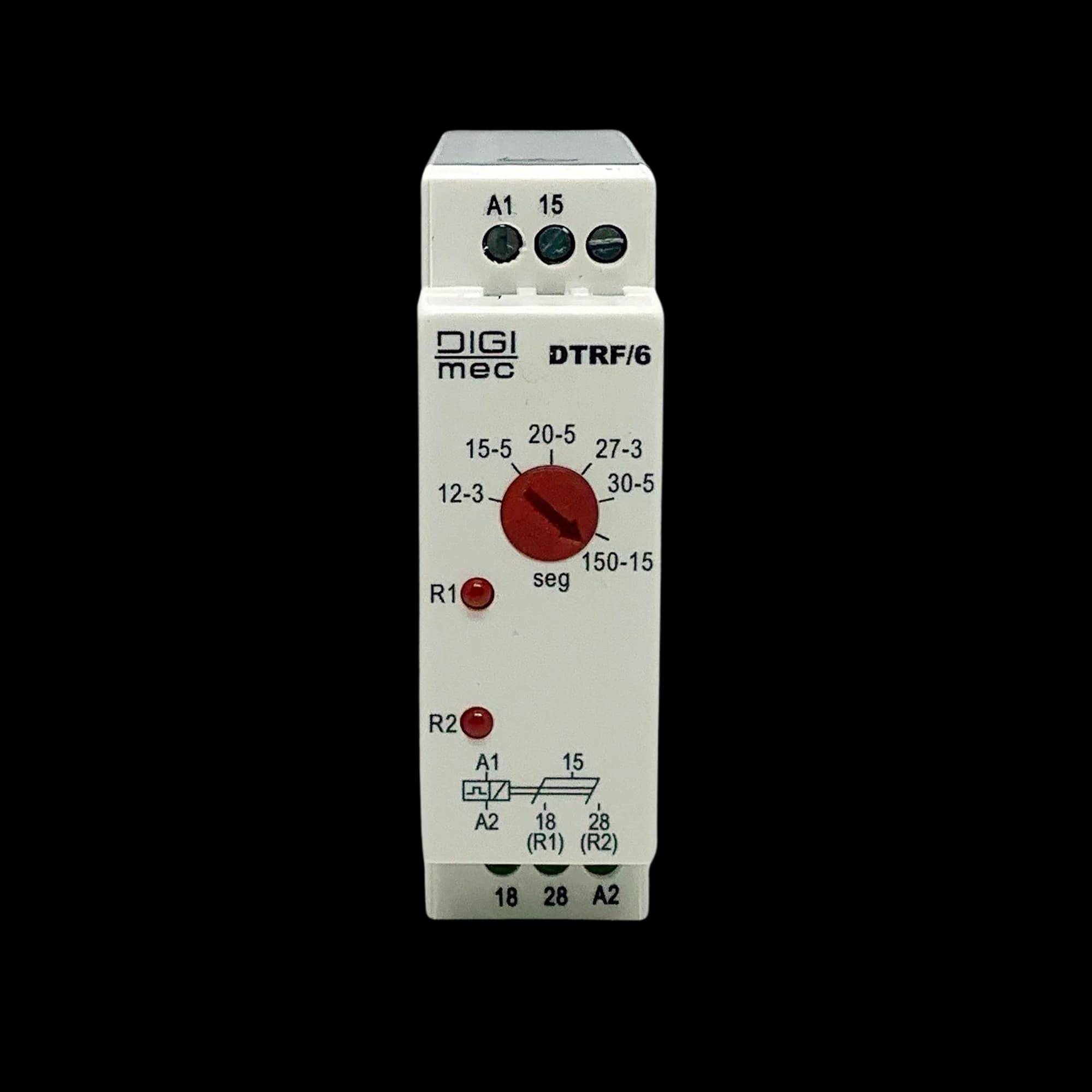

A Digimec apresenta para o mercado os seus mais novos temporizadores eletrônicos multi-escalas para reversão de motores, tipos JTRF/6 e DTRF/6. Foram desenvolvidos em um único equipamento, seis bases de tempo selecionáveis, que comandam a duração do giro do motor à direita e a esquerda e seu tempo de pausa. Com tamanho compacto podem ser acondicionados em pequenos espaços. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos através de adaptador opcional para a caixa J e D.

Funcionamento

Selecionando sua base de tempo via frontal, ao alimentar o equipamento, o relé R1 de rotação à direita é acionado, ligando o motor por um tempo de funcionamento (T1). Após esse tempo, inicia-se o tempo de pausa (T2), onde o mesmo fica desligado. Após a pausa, é acionado o relé R2, de rotação à esquerda pelo mesmo tempo de funcionamento de (T1). Ao término deste, inicia-se novamente o tempo de pausa (T2). Após a pausa, inicia-se novamente o ciclo com o acionamento do relé R1, e assim sucessivamente até que o aparelho seja desligado.

Sempre que selecionada a escala de tempo, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala via cursor frontal e retornar a alimentação.

Dados técnicos

Alimentação (-15% +10%) 24 Vca / Vcc, 110 ou 220 Vca (outras sob consulta)

Frequência da rede 50 - 60 Hz

Consumo 3 VA (aproximadamente)

Escala de tempo 12-3, 15-5, 20-5, 27-3, 30-5, 150-15 seg. (t1-t2)

Precisão de escala 5% fim de escala (a 25ºC)

Repetibilidade 4% fim de escala (a 25ºC)

Relé de saída 5 A 250 Vca máx. carga resistiva - reversível

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente De trabalho: 0 a 50°C

De armazenamento: -10 a +60°C

Umidade relativa de trabalho 20 a 90% sem condensação

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Material da caixa Termoplástico

Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Fixação Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)
