Introdução

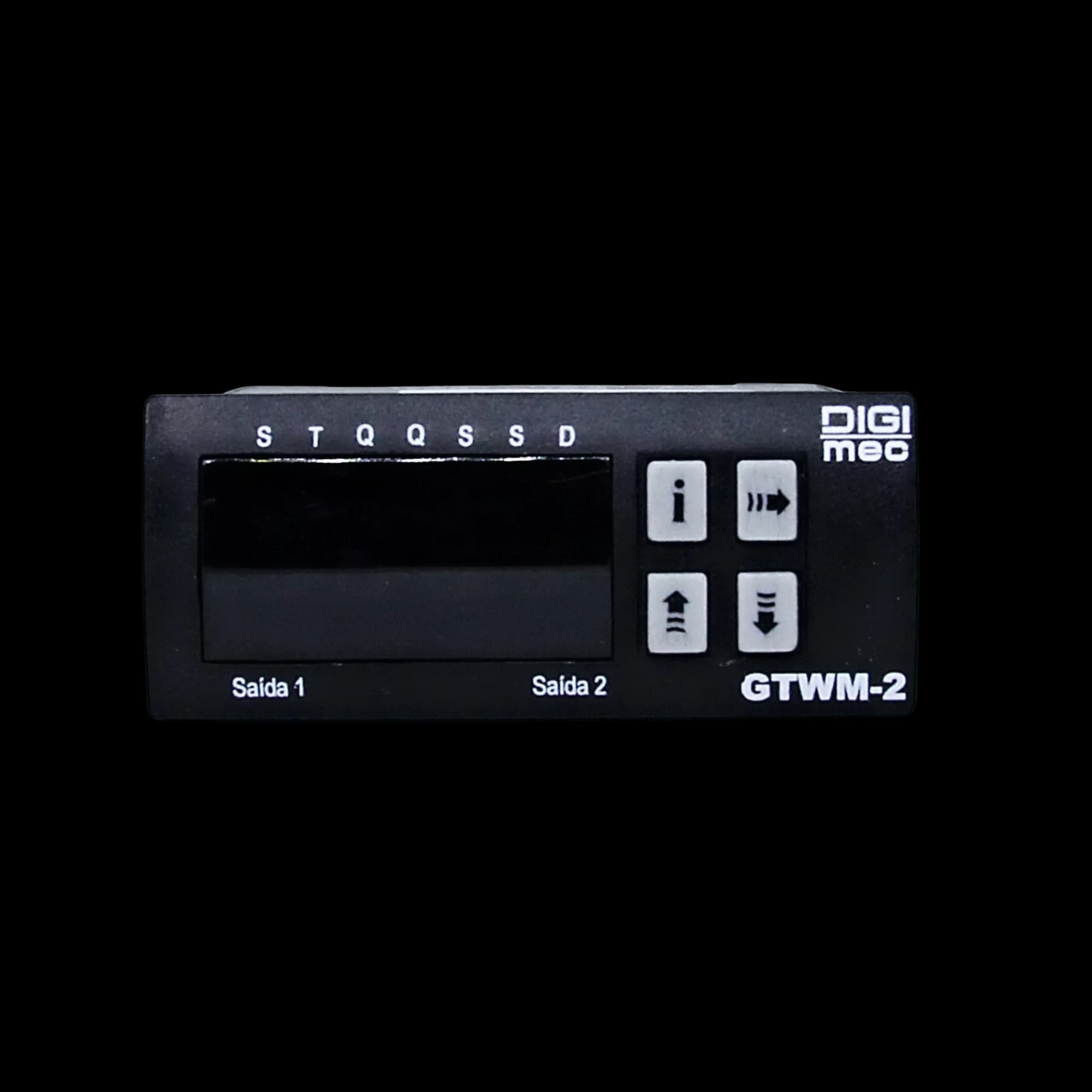

Os interruptores horário microprocessados tipos GTWM-2 foram desenvolvidos para aplicações onde precisão, repetibilidade e confiabilidade são fundamentais. Projetados para embutir em porta de painéis, possuem frontais com indicação por displays de alta luminosidade. Programáveis pelas teclas frontais, possuem memória permanente e bateria de Lithium de longa durabilidade contra perda de sincronismo horário. Montados em caixas plásticas e fixação por grampos.

Funcionamento

Programáveis por seus teclados frontais, permitem acionamentos diários ou semanais, visualizados por leds e leitura do horário oficial em seu display de alta luminosidade.

Principais características

• Fácil programação pelas teclas frontais.
• Modo de controle automático ou manual.
• Máximo de programações: 48 liga / 48 desliga.
• Indicação de saída energizada.
• Bloqueio por senha.
• Saída randômica.
• Saída temporizada (de 0 a 99 seg).
• Horário de verão.
• GTWM-2: 2 saídas (independentes).

APLICAÇÃO

Para diversos ambientes sejam residenciais ou industriais comandando circuitos elétricos, eletroeletrônicos, eletrodomésticos ou equipamentos em horários predeterminados. São aplicações típicas, iluminação, jardins, piscinas, alpendres, adegas, fachadas, lojas, vitrines, comedouros automáticos, câmaras frigoríficas, sistemas de irrigação, preaquecimento de máquinas, fornos industriais e etc.

 Dados técnicos

Alimentação (- 15% +10 %) 110 ou 220 Vca (especificar)

Frequência da rede 50 - 60 Hz

Consumo 3 VA (aproximadamente)

Indicação digital Display à leds de alto brilho

Altura dos dígitos 7 mm

Programação Diária e Semanal

Nº max. de comutações liga/desliga 48/dia

Intervalo mínimo entre comutações 1 minuto (1 segundo com saída temporizada)

Tempo de autonomia da bateria de Lithium Mais de 5 anos

Relé de saída GTWM-2: 2 x 5 A 250 Vca máx. carga resistiva - reversível

Material dos contatos AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente De trabalho: 0 a +50°C

De armazenamento: -10 a +60°C

Material da caixa Termoplástico

Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Fixação Por grampos
