Parada de Emergência em Máquinas: Como Funciona o Circuito com Botoeira e Relé de Segurança
A parada de emergência em máquinas funciona por meio de um circuito elétrico que combina um botão de emergência (botoeira), um relé de segurança e, geralmente, um ou mais contatores. Quando o operador aciona o botão, o relé de segurança interrompe imediatamente a alimentação dos circuitos de potência, cortando o movimento da máquina de forma segura e monitorada, conforme exige a NR12.
Esse conjunto não é opcional em máquinas industriais: é uma exigência normativa e, mais importante, uma proteção real contra acidentes graves. Neste artigo, você vai entender como cada componente participa do circuito e como escolher as peças certas para montar (ou revisar) uma parada de emergência confiável.
Como funciona o circuito de parada de emergência
O princípio é simples, mas a execução precisa ser rigorosa:
- O operador pressiona o botão de emergência, instalado em uma botoeira de fácil acesso.
- O contato do botão envia o sinal para o relé de segurança, que monitora constantemente o estado do circuito.
- Ao detectar o acionamento, o relé abre seus contatos de saída, desenergizando os contatores responsáveis por alimentar motores e atuadores.
- A máquina só volta a operar depois que o botão é destravado (geralmente por rotação) e o sistema é rearmado manualmente.
Esse encadeamento garante redundância: se um componente falhar, o circuito é projetado para ir para o estado seguro (máquina parada), e não para o estado de risco.
O papel do relé de segurança
O relé de segurança é o cérebro do circuito. Diferente de um relé comum, ele possui contatos redundantes e monitoramento de falhas, sendo certificado para categorias de segurança específicas (como Categoria 4, uma das mais exigentes da norma).

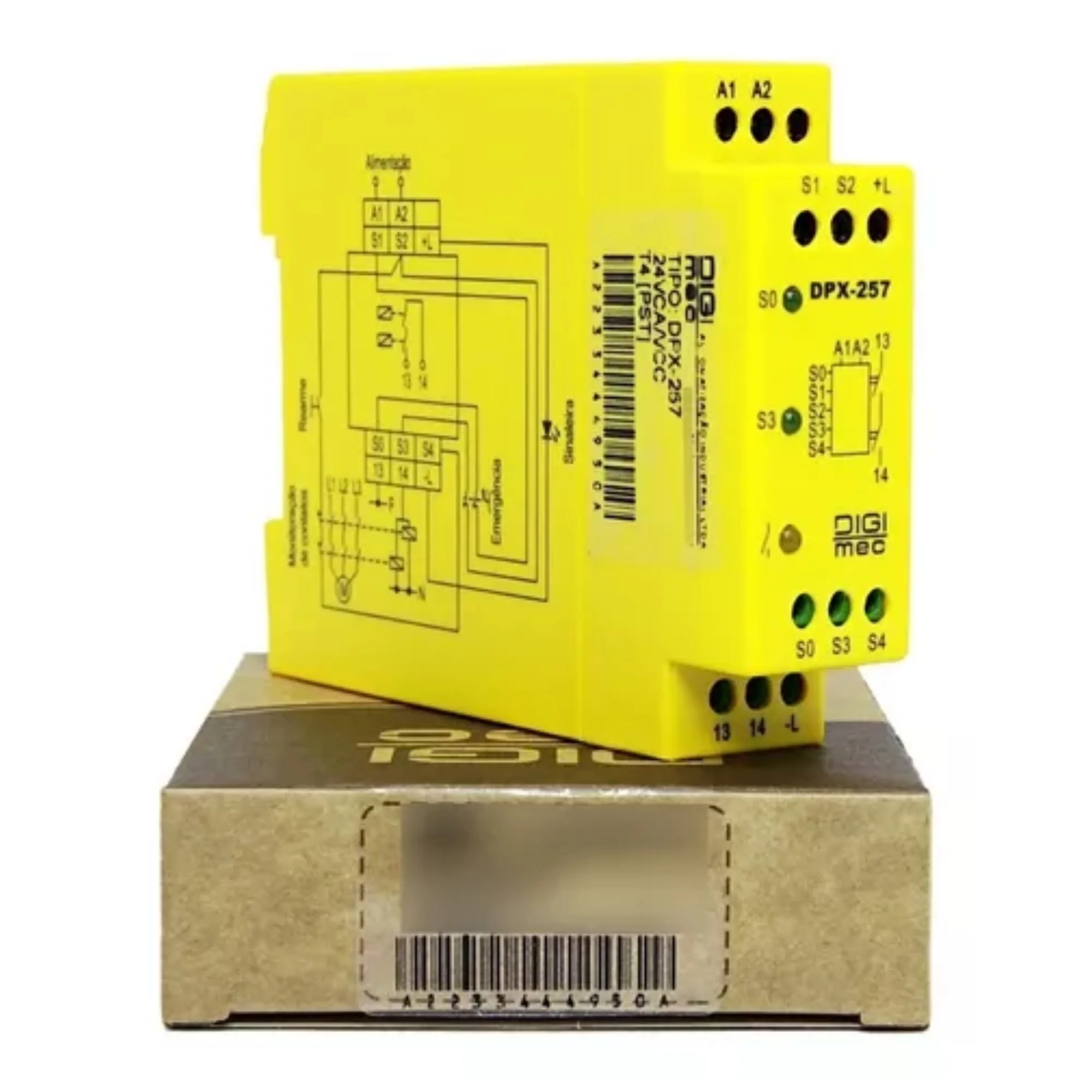

Rele de Segurança NR12 Cat 4 DPX-257 T4 Digimec — a partir de R$ 230,00
Modelos como esse são projetados justamente para aplicações de parada de emergência, cortina de luz, chave de segurança de porta e outros dispositivos de proteção previstos na NR12. Antes de escolher, verifique a categoria de segurança exigida para a sua máquina (essa análise costuma ser feita junto ao PMR — Plano de Manutenção, Reparo e Inspeção — ou a um profissional de segurança do trabalho).
A botoeira de emergência
A botoeira é o ponto de contato do operador com o sistema de segurança. Ela precisa ser resistente, bem posicionada e de fácil identificação visual. No mercado, existem diversas opções de botoeiras plásticas com diferentes quantidades de furos, o que permite combinar o botão de emergência com outros comandos (liga, desliga, seleção de modo) no mesmo painel.
Botoeira Plástica 1 Furo Y221-CA-AM/PT — a partir de R$ 16,00
Para painéis mais completos, botoeiras com dois ou mais furos ajudam a organizar botão de emergência, sinalização e comandos auxiliares em um único conjunto compacto.
Botoeira Plástica 2 Furos Y222-CA-CZ/PT — a partir de R$ 22,00
Ao escolher a botoeira, avalie o grau de proteção do invólucro, a resistência mecânica e se o modelo permite bloqueio (trava) após o acionamento, característica essencial em botões de emergência.
Onde instalar os componentes
O relé de segurança e os demais dispositivos de controle costumam ser instalados dentro de um quadro elétrico, protegidos contra poeira, umidade e contato acidental. Quadros compactos com grau de proteção adequado facilitam a organização do circuito e mantêm os componentes acessíveis para manutenção.
Quadro de Distribuição de Disjuntor 4 Módulos IP65 HA-4M — a partir de R$ 151,00
Em instalações maiores, com mais dispositivos de segurança e comando, pode ser necessário optar por quadros com mais módulos, sempre respeitando a distância mínima entre o botão de emergência e o quadro para garantir tempo de resposta adequado.
Cuidados na hora de escolher os componentes
- Categoria de segurança compatível: verifique se o relé atende à categoria exigida pela análise de risco da máquina (Cat. 2, 3 ou 4).
- Contatos redundantes: prefira relés com monitoramento de falhas, que detectam problemas antes que se tornem risco.
- Botoeira robusta: escolha modelos com trava mecânica e boa visibilidade, evitando acionamentos acidentais ou dificuldade de identificação em emergências reais.
- Cabeamento e proteção: use quadros com grau de proteção compatível com o ambiente (poeira, umidade, óleo) onde a máquina está instalada.
- Testes periódicos: a parada de emergência deve ser testada regularmente, não apenas instalada e esquecida.
Manutenção e testes do circuito
Um circuito de parada de emergência mal mantido é tão perigoso quanto a ausência dele. Algumas práticas recomendadas:
- Testar o acionamento do botão de emergência periodicamente, verificando o tempo de resposta.
- Inspecionar contatos do relé de segurança quanto a sinais de desgaste ou falha.
- Registrar todos os testes em um plano de manutenção, conforme exigido pela NR12.
- Substituir imediatamente qualquer componente que apresente falha intermitente — não há espaço para “meio funcionando” em circuitos de segurança.
Considerações finais
Montar corretamente um circuito de parada de emergência exige atenção a normas, escolha de componentes certificados e manutenção constante. Botoeira, relé de segurança e quadro elétrico bem dimensionado trabalham juntos para proteger operadores e reduzir riscos de acidentes — um investimento que não deve ser negligenciado em nenhuma máquina industrial.
O que é parada de emergência conforme a NR12?
É um sistema de segurança que interrompe imediatamente o funcionamento de uma máquina quando acionado manualmente, protegendo o operador em situações de risco.
Qual a diferença entre relé comum e relé de segurança?
O relé de segurança possui contatos redundantes e monitoramento de falhas, sendo certificado para categorias específicas de segurança, enquanto o relé comum não oferece essas garantias.
Toda máquina precisa de botão de emergência?
A análise de risco de cada equipamento define a necessidade, mas a maioria das máquinas industriais com partes móveis exige esse dispositivo conforme a NR12.
Com que frequência devo testar o circuito de emergência?
Recomenda-se testes periódicos conforme o plano de manutenção da empresa, geralmente com frequência mensal ou conforme orientação do fabricante do relé de segurança.
Produtos relacionados na loja

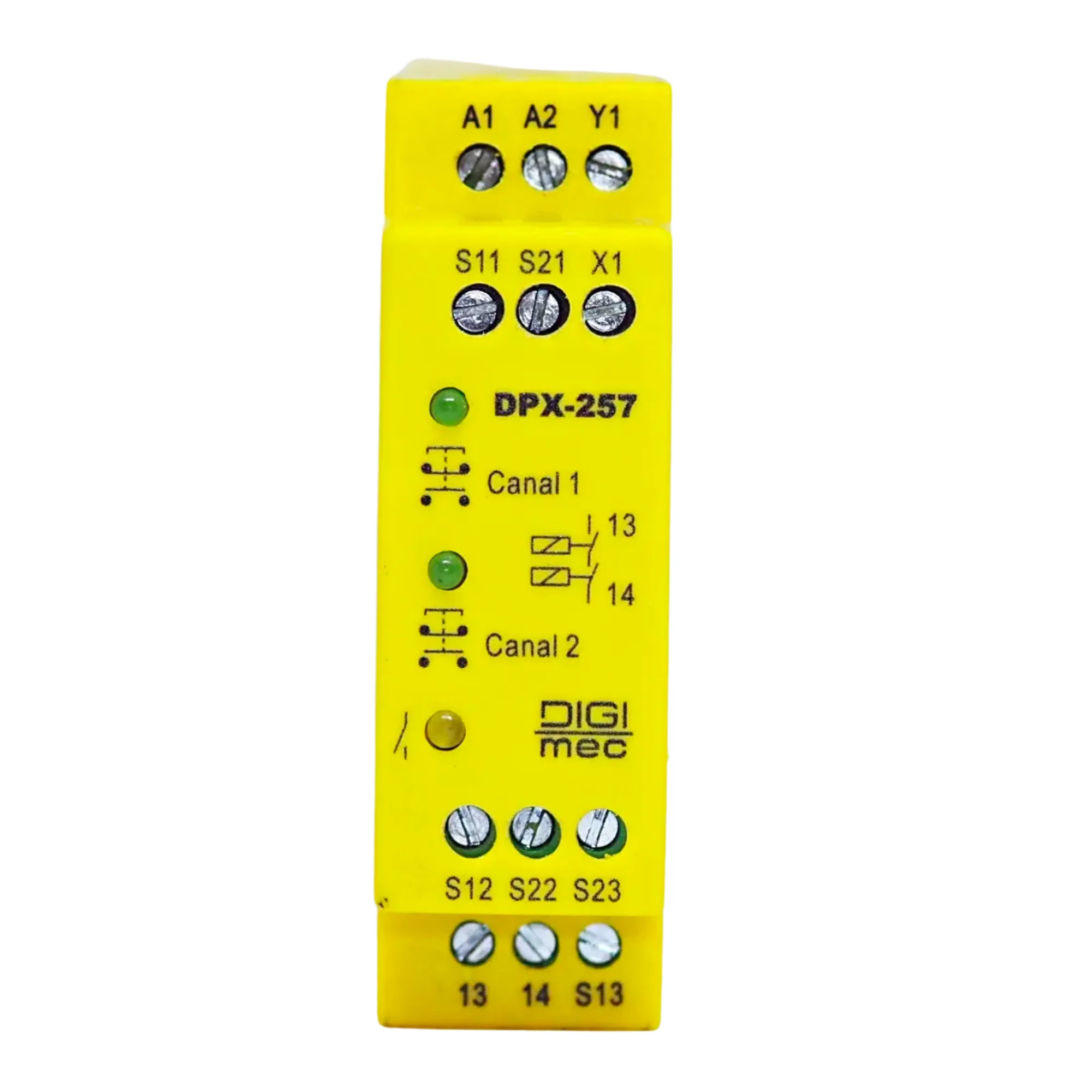

Rele de Segurança NR12 Bi Manual DPX-257 T158 Digimec — a partir de R$ 230,00

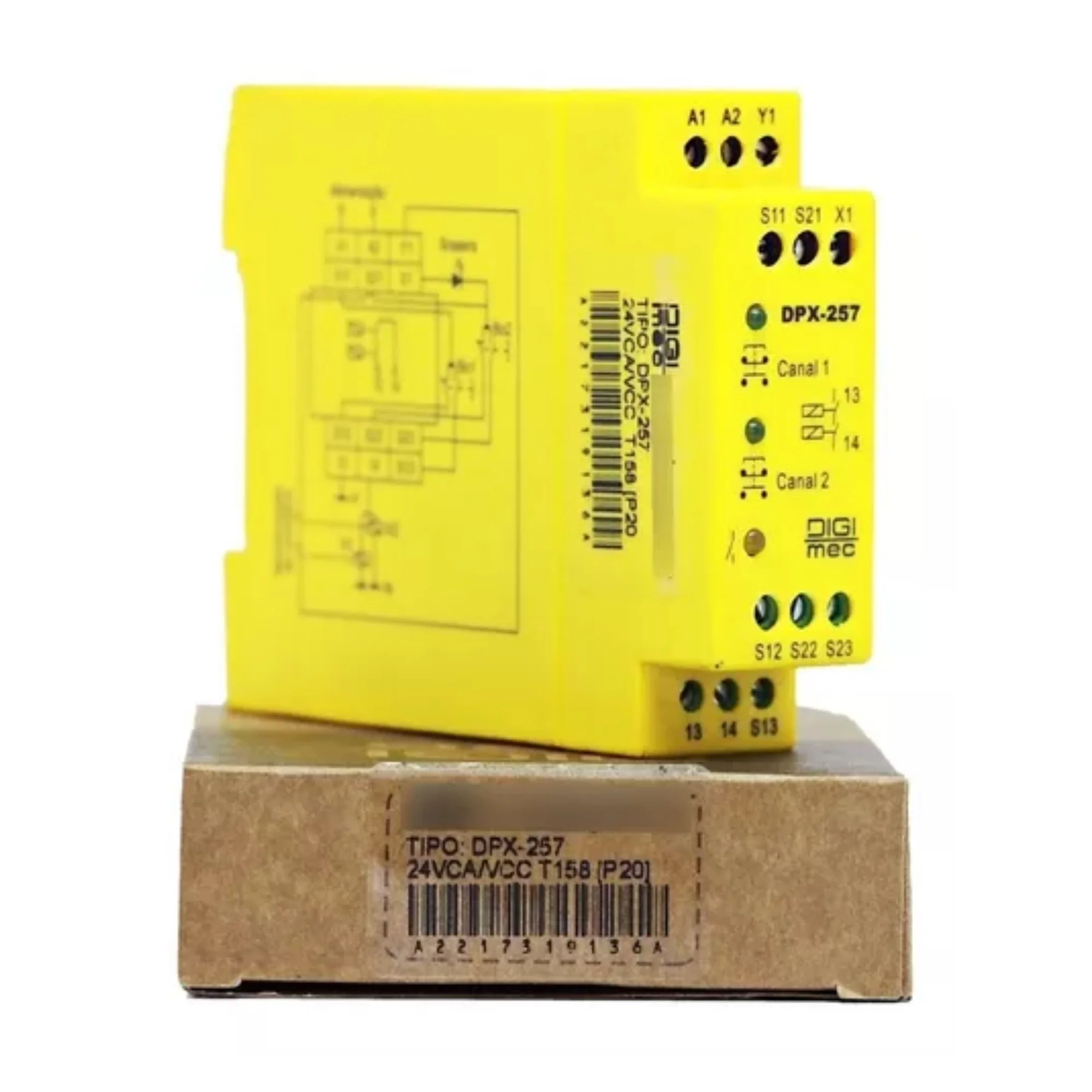

Rele de Segurança NR12 Bi Manual DPX-257 24Vca/Vcc T158 Digimec — a partir de R$ 230,00
