Rele de Estado Sólido

Relés de estado sólido Digimec monofásicos (SAP, de 10 a 120 A) e trifásicos (SA3, de 10 a 250 A), em 480 Vca, com comando em Vcc ou Vca.

O código mostra as características: SAP-4840D é um relé monofásico de 40 A com comando em 3–32 Vcc; o SAP-4840A tem a mesma corrente e comando em 90–280 Vca. Na série trifásica SA3 a lógica é a mesma, com a maioria das correntes disponível nos dois tipos de comando. Por não ter contatos mecânicos, o SSR comuta sem faísca e sem desgaste, o que o torna adequado para chaveamentos frequentes, como o controle de resistências por controlador de temperatura.

Como escolher

• Corrente: escolha um modelo com folga sobre a corrente da carga; o SSR esquenta em operação e perde capacidade com a temperatura.
• Dissipação: acima de poucos amperes, monte o relé em dissipador com pasta térmica.
• Comando: versão D (3–32 Vcc) para saída pulsada de controlador ou CLP; versão A (90–280 Vca) para comando em CA.

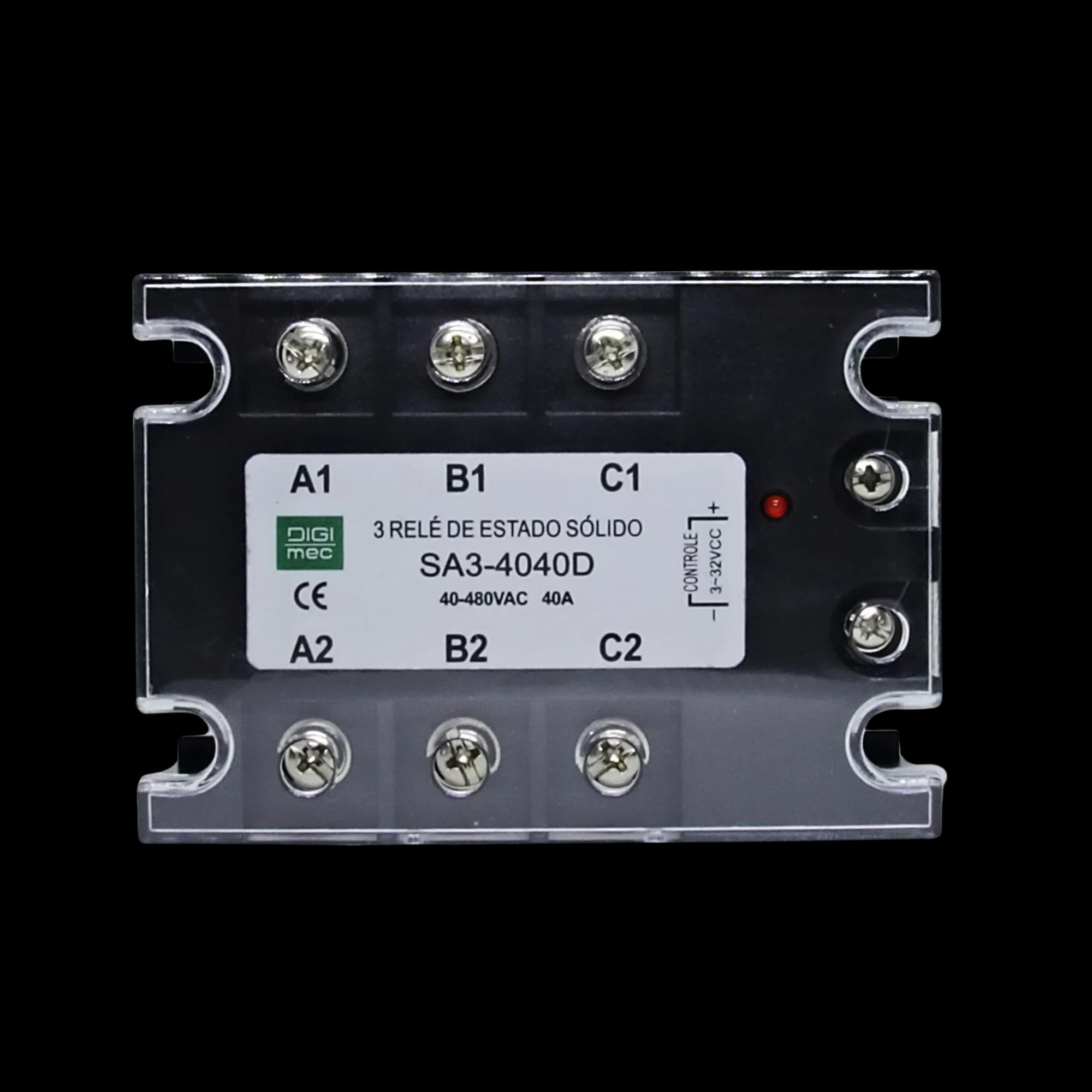

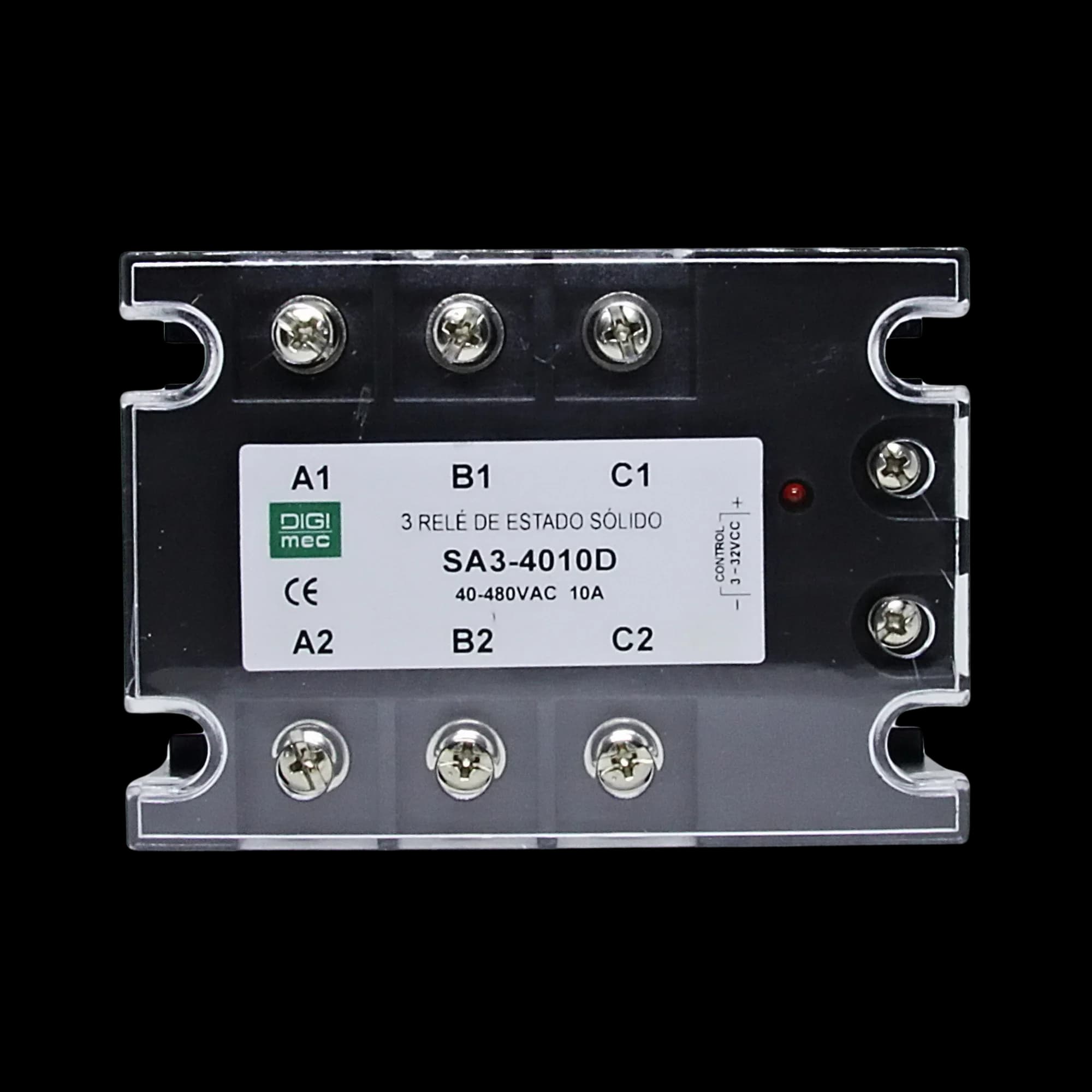

• Carga: SSR monofásico (SAP) atende uma fase; para resistências ou cargas trifásicas, o SA3 comuta as três fases num único corpo.

Comparações entre saída a relé, SSR e 4–20 mA estão no artigo relé de estado sólido: como escolher.
