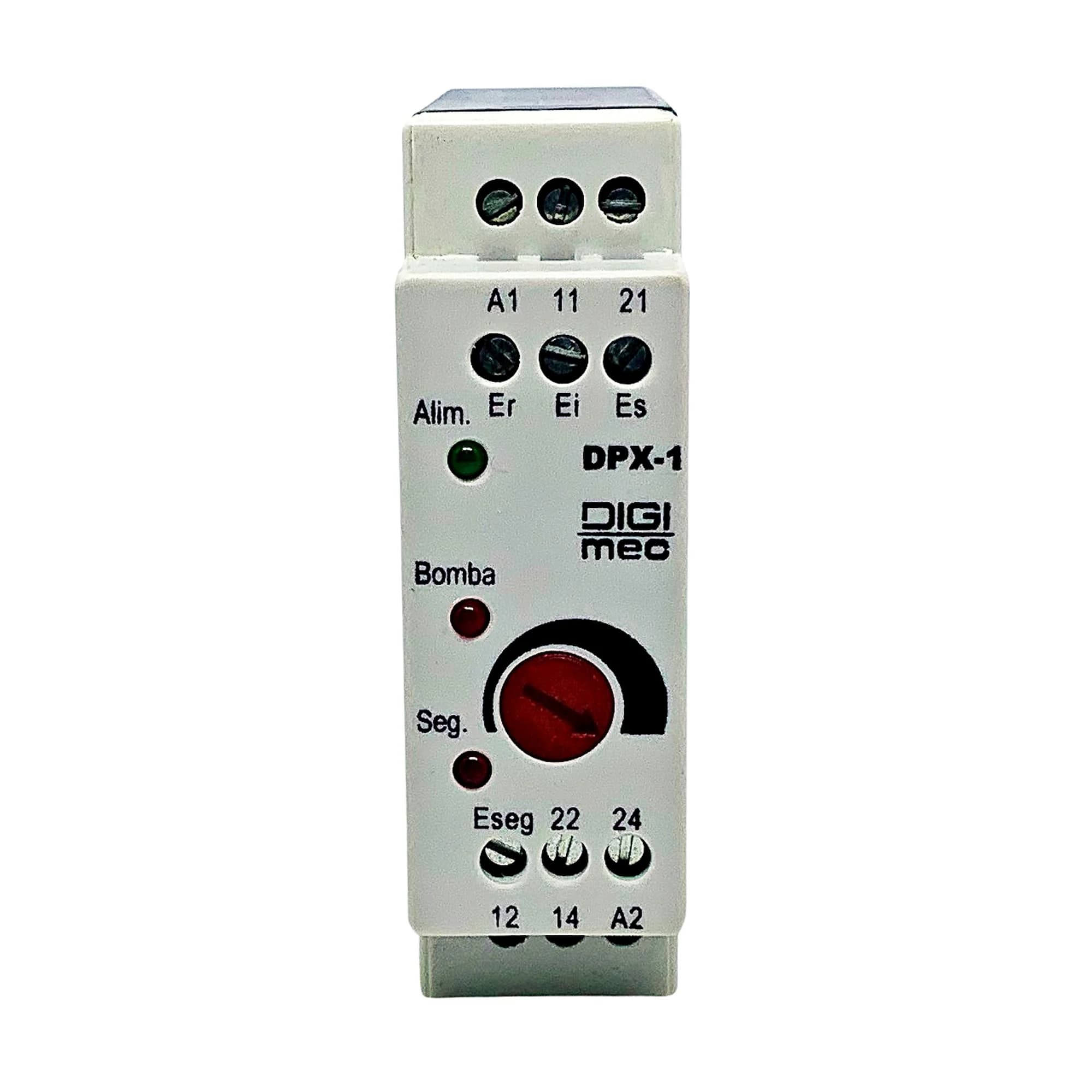

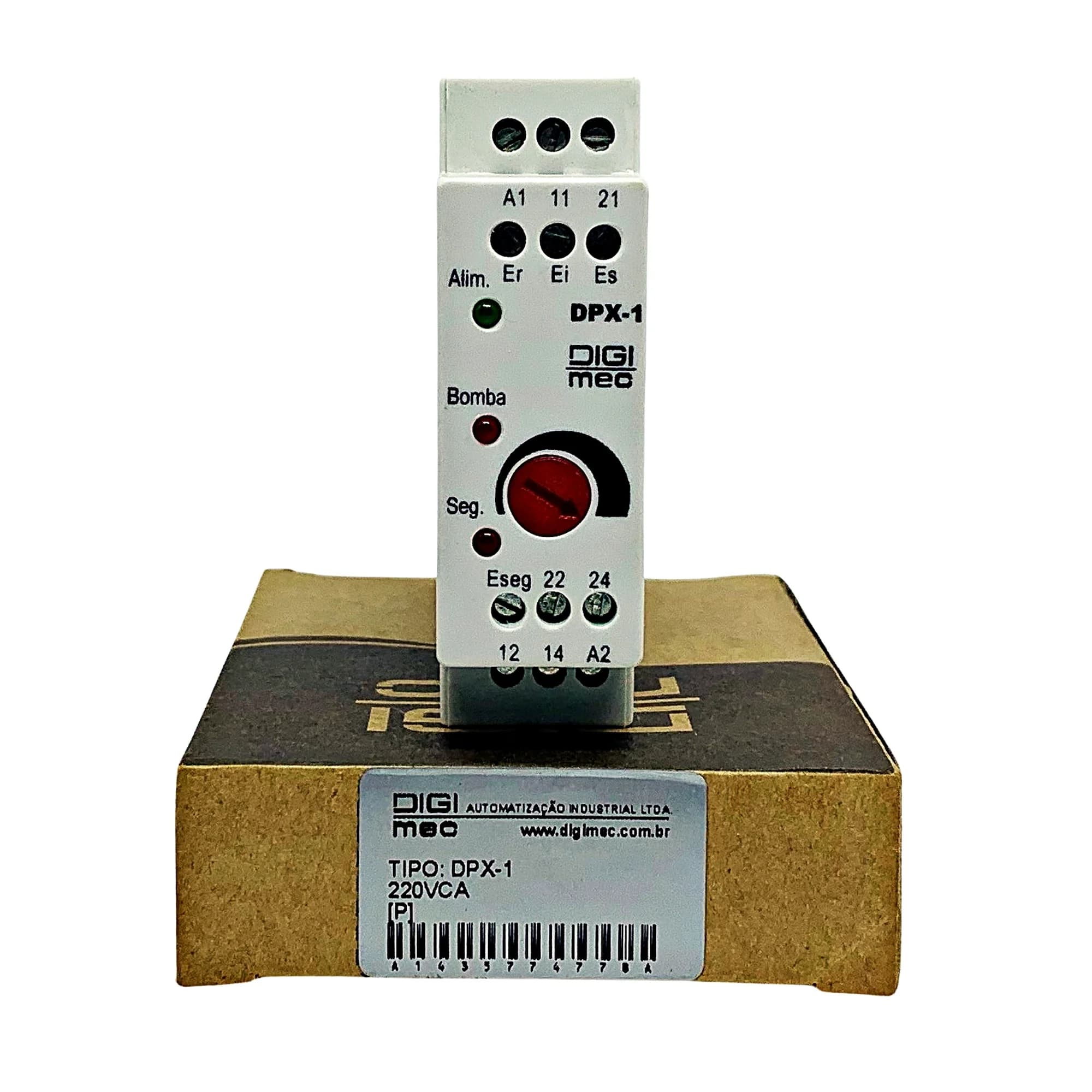

Os relés de nível eletrônicos com segurança tipo DPX-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de moto-bombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixas plásticas, compactos, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos, mediante adaptador opcional.

FUNCIONAMENTO

Ex.: Caixa d’água. Usar três eletrodos um de nível inferior (Ei), um de nível superior (Es) e o eletrodo de referência (Er).

Ao energizar o aparelho com o eletrodo superior (Es - nível máximo) coberto, o relé “Saída” ficará desenergizado e o led “Bomba” ficará apagado. Com o consumo, o nível tende a cair descobrindo o eletrodo superior (Es) o relé de saída permanece desenergizado. Ao descobrir o eletrodo inferior (Ei - nível mínimo) o relé de saída é energizado, O led “Bomba” acende e assim permanece até que o líquido cubra o eletrodo superior (Es) desenergizando o relé de “saída”. O led “Bomba” apaga. E assim sucessivamente.

AJUSTE DA SENSIBILIDADE

Com o aparelho energizado e todos os eletrodos cobertos pelo líquido, girar o trimpot do frontal totalmente no sentido anti-horário, em seguida, girar lentamente no sentido horário até que o led indicativo da saída “Seg” acenda e em sequência o led indicativo da saída “Bomba” apague e permaneça apagado. Para testar, desligue momentaneamente o cabo do eletrodo de referência (Er). O led "Seg" apaga (quando presente) e o led “Bomba”acende, caso contrário, repita o procedimento. Para o bom desempenho do sistema, recomendamos limpar os eletrodos periodicamente.

DADOS TÉCNICOS

Alimentação (-15% +10%) 24 Vcc / 24 - 48 - 110 - 220 Vca (especificar)

Frequência da rede 50 - 60 Hz

Eletrodos Não acompanham

Tensão nos eletrodos 24 Vca/Vcc (aparelhos alimentados em Vcc - referência negativa)

Corrente máxima nos eletrodos ± 1mA

Ajuste de sensibilidade ajustável 0 a 100 kOhm

Consumo máximo 5VA (aproximadamente)

Quantidade de saídas 2 Relés

Capacidade máxima de saída 5 Amp 250Vac Max. carga resistiva – NA/NF

Retardo desligamento saída bomba Fixo 1 seg

Material dos contatos AgCdO

Vida útil dos contatos Mecânica: 10.000.000 operações

Elétrica: 1.000.000 operações

Temperatura De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90 % sem condensação

Grau de proteção Da caixa: IP 51

Nos terminais: IP 20

Capacidade dos terminais Fio: 2,5mm²

Cabo com terminal: 2,5mm²

Condutor sólido: 2,5mm²

Torque de aperto 0,5 a 0,6 Nm

Parafusos dos terminais M3

Resistência da isolação > 50 MOhm / 500 V

Fixação Trilho DIN 35 mm ou parafuso (com acessório para caixa D)
