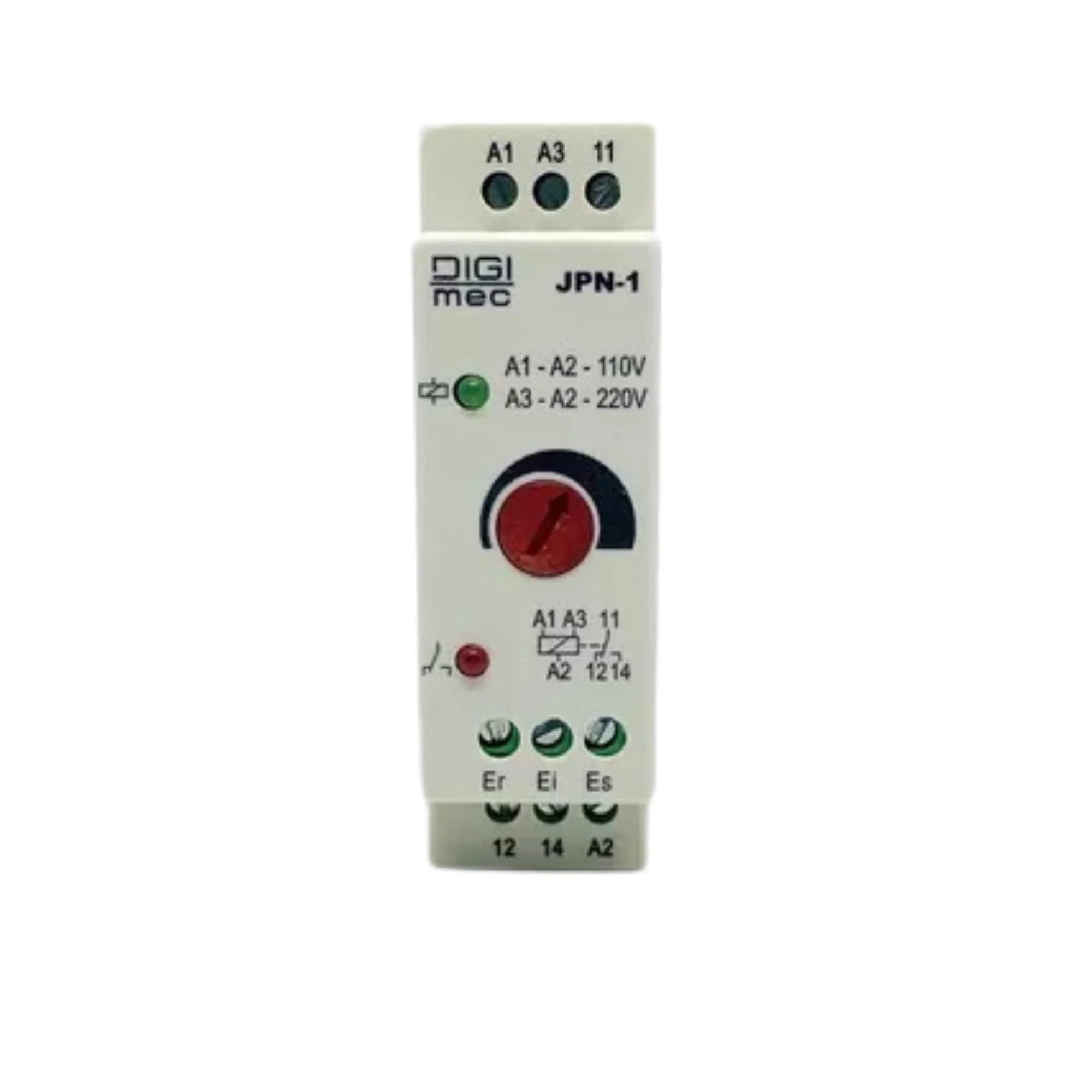

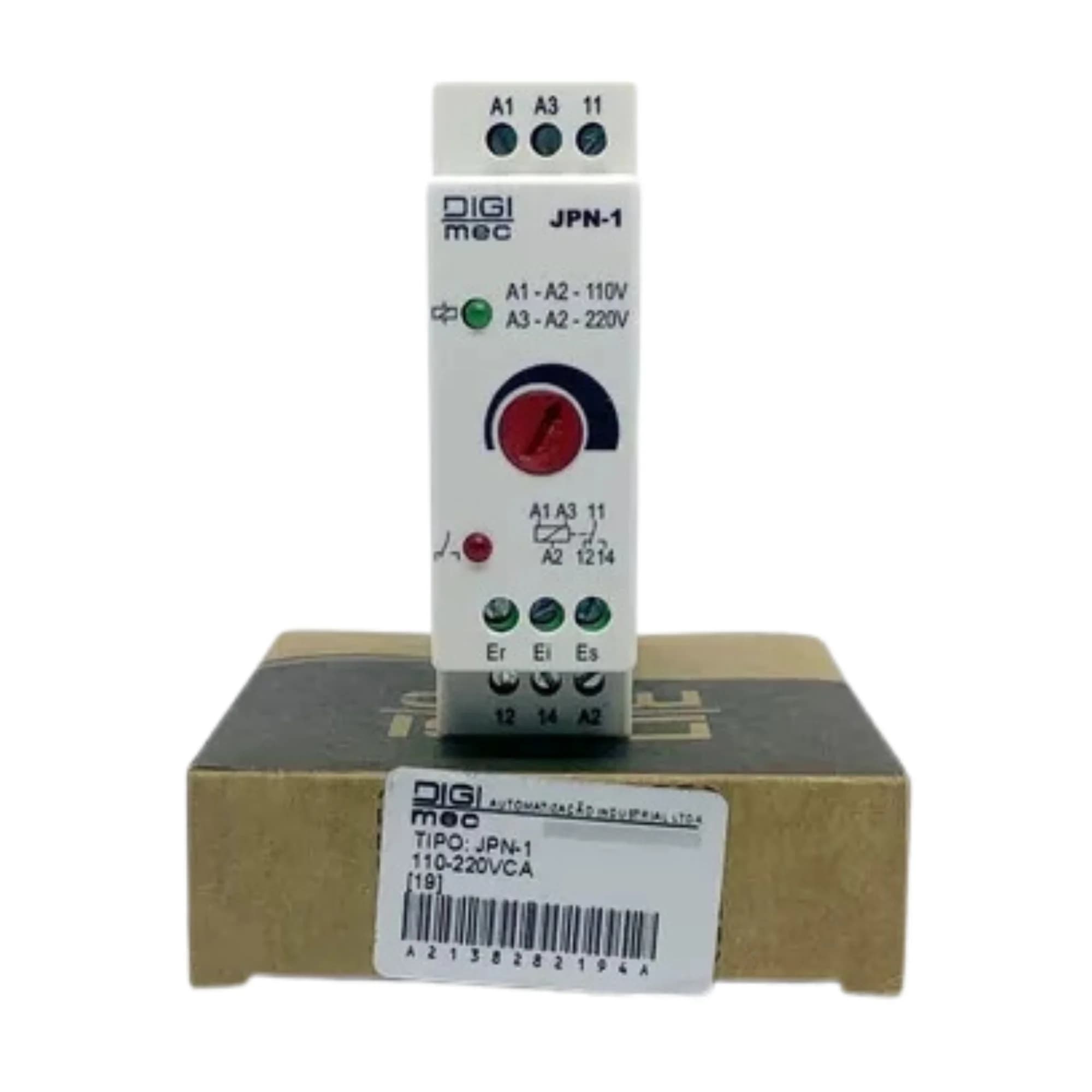

Os relés de nível eletrônicos microprocessados tipo JPN-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos.

FUNCIONAMENTO

Do fato de operarem sob o principio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis. DPN-1 - Função esvaziamento: Controle de nível de um único reservatório, mantendo o mesmo sempre vazio. Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os 2 eletrodos condutores, com relação ao eletrodo de referência (Er) o relé de saída será energizado ou desenergizado.

DADOS TÉCNICOS

Alimentação (-15% +10%) - 12, 24 Vcc / 24-48, 110-220, 220-380, 220-440 Vca (especificar)

Frequência da rede - 50 - 60 Hz

Consumo - 5 VA (aproximadamente)

Eletrodos - Não acompanham

Tensão nos eletrodos - 24 Vca (aparelhos alimentados em Vcc - referência negativa)

Corrente máxima nos eletrodos - ± 1 mA

Ajuste de sensibilidade - Ajustável 0 a 1000 kohms

Capacidade máxima de saída - 5 A 250Vca máx. carga resistiva

Retardo desligamento saída bomba - Fixo 1 seg

Material dos contatos - AgCdO

Vida útil dos contatos - Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente - De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho - 20 a 90 % sem condensação

Grau de proteção da caixa - IP 51

Grau de proteção nos terminais - IP 20

Capacidade dos terminais - Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Resistência da Isolação - >50 Mohms / 500 V

Fixação - Trilho DIN 35 mm ou parafusos (com acessório para caixa J e D)
