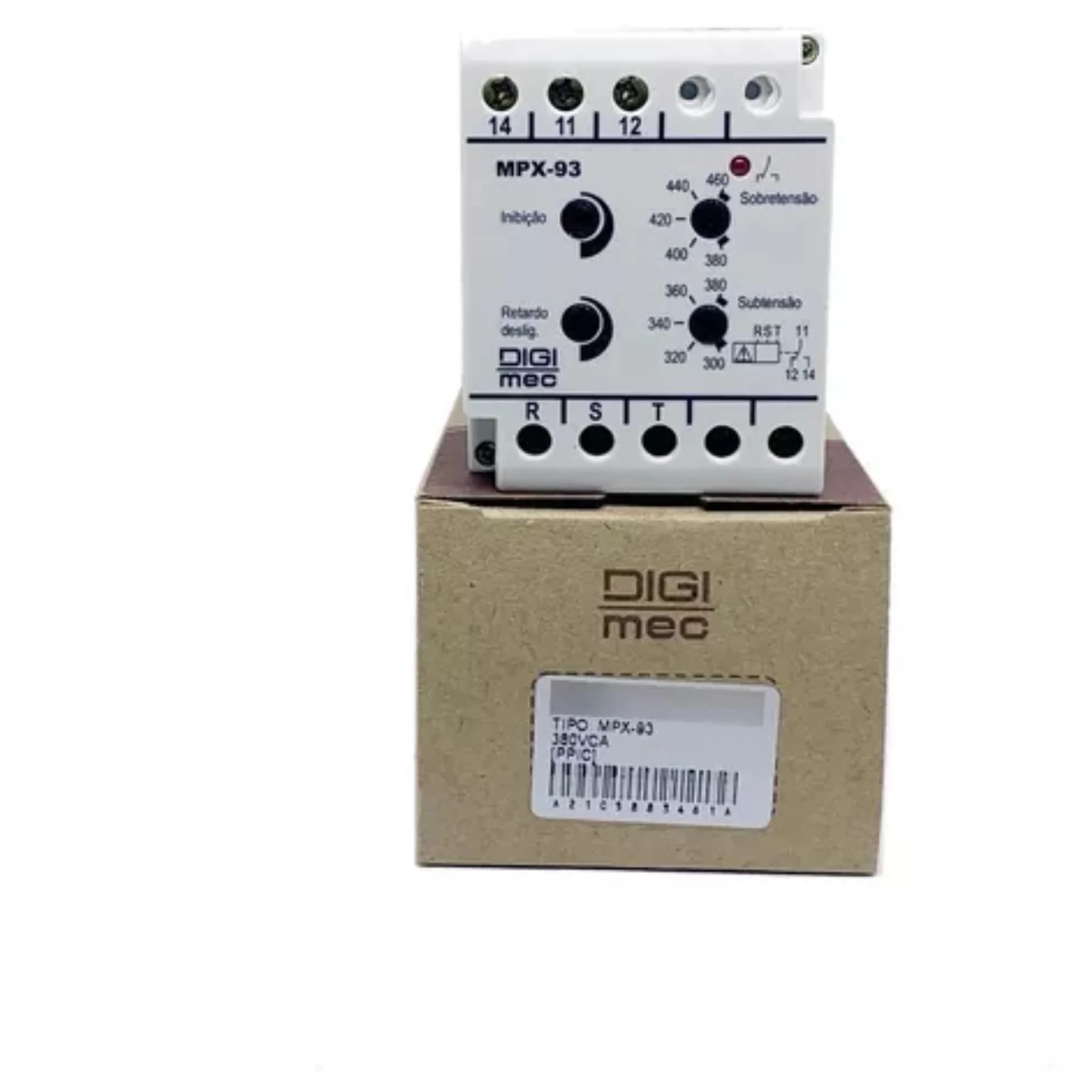

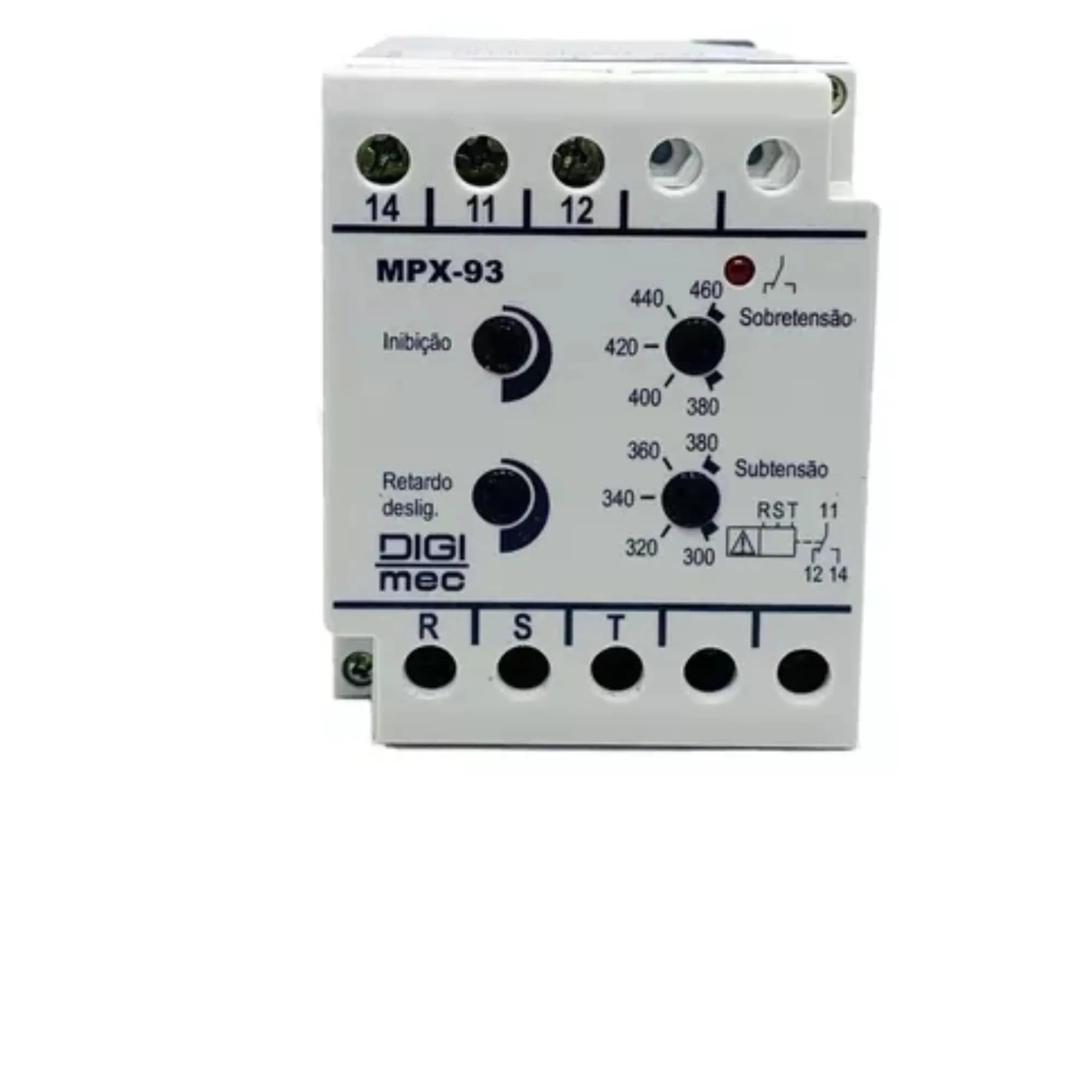

Os supervisores de redes trifásicas MPX-93, MPX-111, MPX- 97 e MPX-130 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como: falta de fase, inversão da sequência das fases, desequilíbrio entre fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência à choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos. Atendem às funções ANSI: 27, 47, 48, 59 e 60.

FUNCIONAMENTO

Com as três fases da rede equilibradas e na sequência convencionada, ligadas ao aparelho os relés de saída do supervisor serão energizados, e assim permanecerão até que ocorra:

- Desequilíbrio entre fases (ANSI função 60)

O aparelho detecta um desequilíbrio no valor da tensão entre fases superior à 20% do valor nominal (assimetria modular) ou uma defasagem maior que 5% do que os 120°normais entre si.(assimetria angular). Os relés serão instantaneamente desenergizados.

- Falta de fase (ANSI função 48)

O aparelho detecta a falta de uma das fases da alimentação e desenergizará instantaneamente seus relés de saída sempre que uma delas for inferior em 20% ao valor da tensão de alimentação nominal do aparelho. Isso garante seu funcionamento mesmo quando se supervisiona circuitos com motores elétricos que induzem uma voltagem que aparenta ser a fase que está faltando.

- Sequência de fase (ANSI função 47)

Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.

- Sub ou Sobretensão (ANSI função 27 e 59)

Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão desenergizados instantaneamente.

Os relés MPX-93 possuem um tempo ajustável de inibição na energização da alimentação ou no restabelecimento das condições ajustadas para começar a supervisionar a mínima ou máxima tensão trifásica na entrada de supervisão.

Estes supervisores detectam falta de fase com nível de tensão de retorno, na fase interrompida, menor que 80% da tensão de alimentação.

Estes relés possuem sinalização de saída energizada ou desenergizada com indicação da falha por led. O led indicativo de ?SAÍDA? quando aceso indica relé energizado. Se vier a piscar é porque há alguma anomalia, sub ou sobretensão. Se a anomalia ultrapassar o tempo de retardo, o relé é desenergizado e o led se apaga.

DADOS TÉCNICOS

Alimentação (-15% +10%) 110, 220, 380, 440, 460 e 480 Vca (especificar)

Frequência da rede 50 - 60 Hz

Consumo 3 VA (aproximadamente)

Sequência de fase (ANSI 47) Positiva: (RST ? STR ? TRS)

Desequilíbrio entre fases (ANSI 60) 20% fixo

Subtensão (ANSI 27)

110Vca ajustável de 80 a 110 Vca

220Vca ajustável de 160 a 220 Vca

380Vca ajustável de 320 a 380 Vca 440Vca ? ajustável de 380 a 440 Vca

460Vca ajustável de 400 a 460 Vca 480Vca ? ajustável de 420 a 480 Vca

Sobretensão (ANSI 59)

110Vca ajustável de 110 a 140 Vca

220Vca ajustável de 220 a 280 Vca

380Vca ajustável de 380 a 440 Vca 440Vca ? ajustável de 440 a 500 Vca

460Vca ajustável de 460 a 520 Vca 480Vca ? ajustável de 480 a 540 Vca

Ajuste de retardo desligamento 0 a 10 segundos

Ajuste de tempo de inibição - 0 a 20 segundos

Repetibilidade Tensão: 2% fim de escala Tempo: 5% fim de escala

Histerese Tensão: 2% fim de escala Tempo: 2% fim de escala

Tempo de comutação 20 ms

Tempo de comutação após falha 100 ms

Tempo de retorno 100 ms

Tempo de estabilização térmica < 30 min.

Tempo de energização < 2 seg.

Relé de saída 1 x 5 Amp 250 Vac máx. carga resistiva ? reversível

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações

Temperatura Ambiente De trabalho: 0 a 50°C De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90 % sem condensação

Material da caixa Termoplástico

Terminais de saída Parafusos com alojamento fixo

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Fixação Trilho DIN 35 mm ou parafuso
