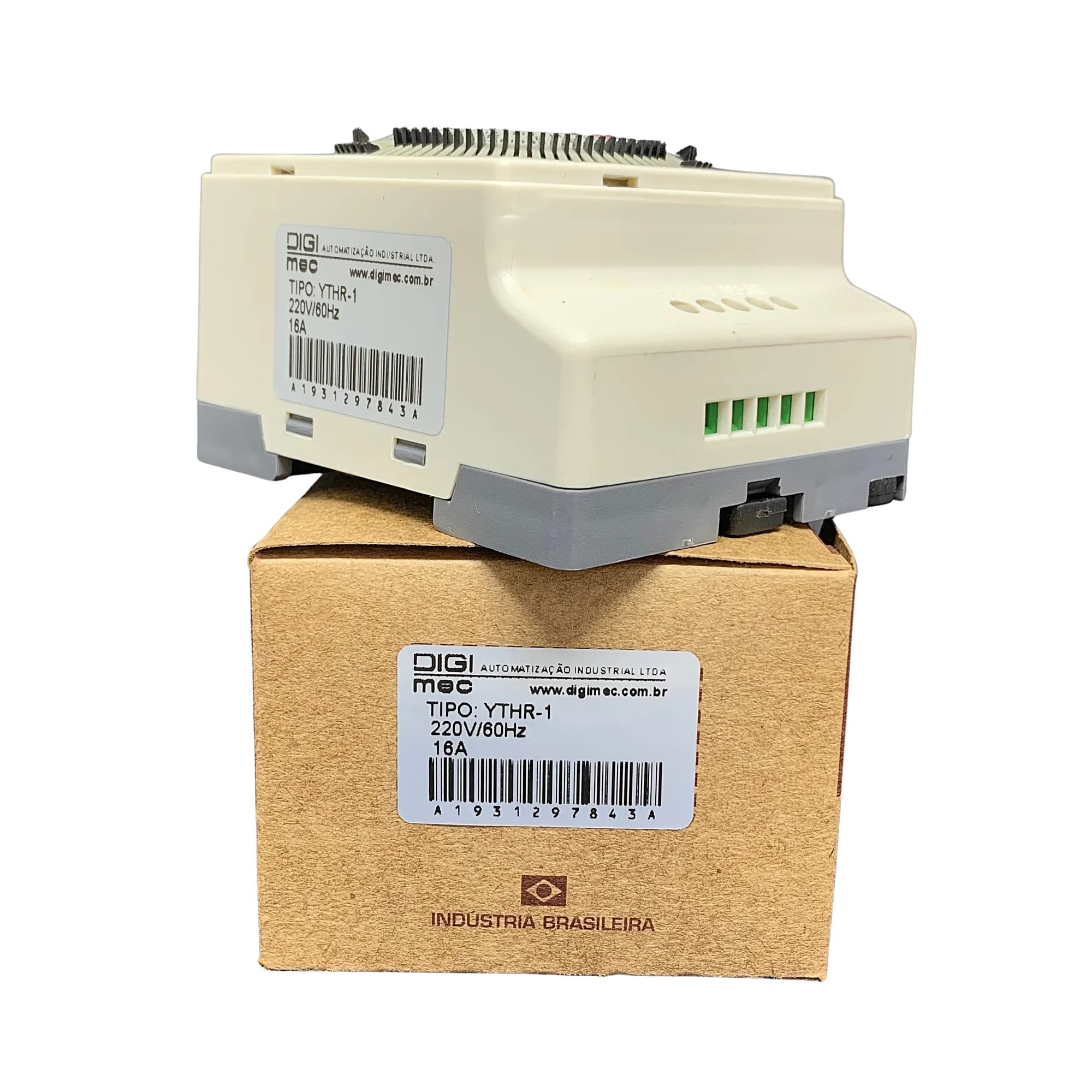

INTRODUÇÃO

Os interruptores horários eletromecânicos da Digimec tipos YTHR-1 foram desenvolvidos para ligar e desligar equipamentos eletrônicos com intervalos de tempo predeterminados, garantindo a precisão, repetibilidade e a confiabilidade de processos. Com 96 programações diárias com intervalos mínimos de 15 minutos. São montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação para porta de painéis através de grampos ou montagem interna de painéis para trilho DIN ou por parafusos.

Principais Características

Fácil programação

Indicação de saída energizada

96 (noventa e seis) comutações diárias

1 contato de saída reversível, 16A

Fixação em trilho: YTHR-1 (nova caixa)

PRINCIPAIS APLICAÇÕES

Comedouros e bebedouros para granjas

Iluminação para aquários

Equipamentos de ar-condicionado

Residências

Compressores

Controle de aquecimento

Controle de iluminação para jardins

Bombas, filtros para piscinas

Câmaras e balcões frigoríficos

Painéis, vitrines comerciais

Equipamentos de climatização e aquecimento

Controle de irrigação

Controle de alarmes sonoros em escolas e industrias

Iluminação pública (estradas, estacionamentos)

Máquinas plásticas (injetoras, extrusoras e sopradoras)

Estufas e Fornos industriais

FUNCIONAMENTO

Estes interruptores permitem programações diárias e tem seu mecanismo de tempo movido continuamente por micromotor síncrono, enquanto que os seletores de programação previamente ajustados comandam o circuito de saída ligando ou desligando a carga a ele ligada.

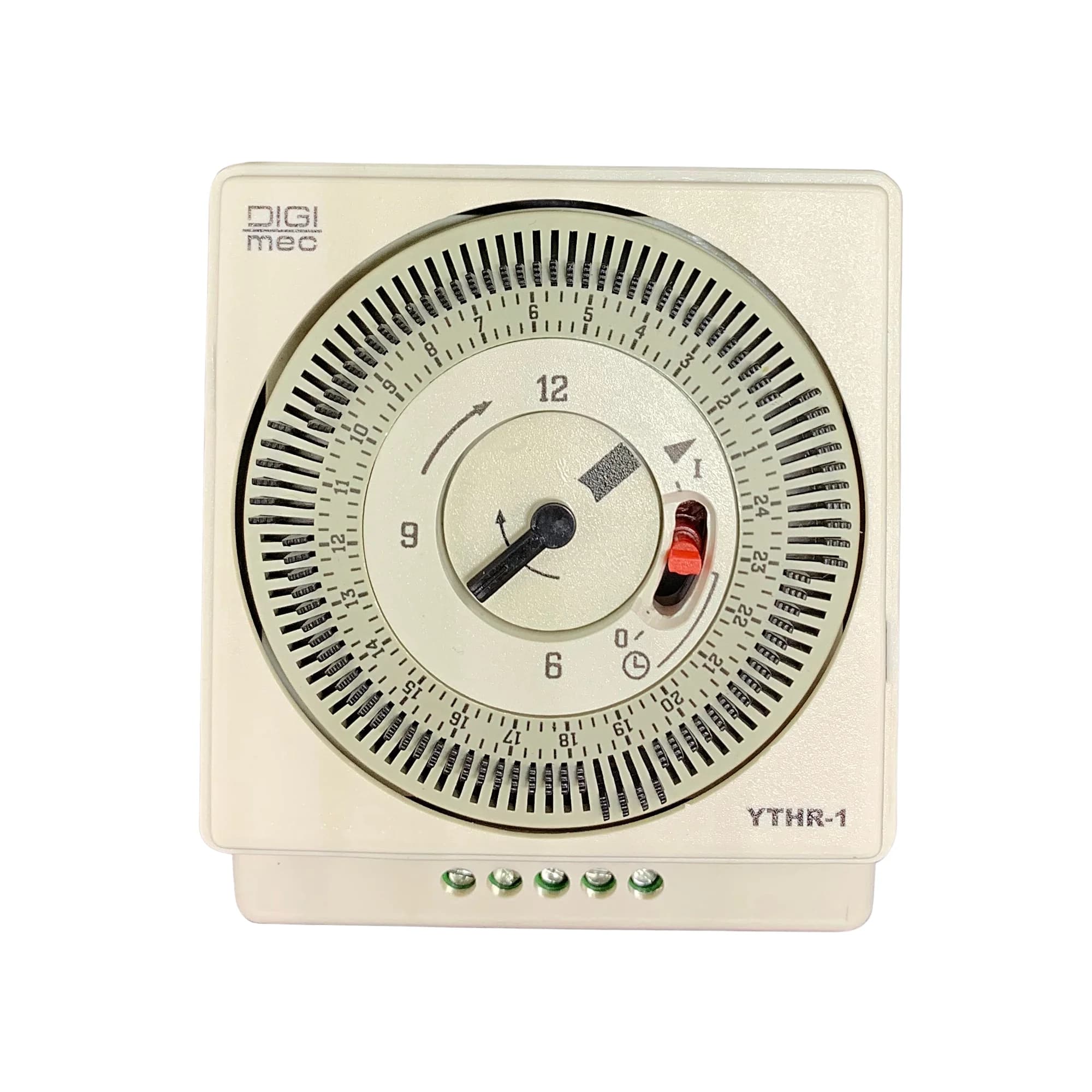

O interruptor é composto basicamente por três partes distintas, sendo o relógio que está localizado no centro do aparelho, o disco de programação que está localizado ao redor do relógio e os contatos de saída.

Existe uma interligação entre o relógio e o disco de programação que é repre­sentada pela seta localizada no relógio entre as 12:00 e 3:00 horas.

O relógio e o disco de programação se movimentam no sentido horário ao longo do tempo, porém a seta fica constantemente parada. Isto permite identificar:

O horário corrente no relógio e no disco de programação

Se o contato de saída encontra-se acionado (seletor fora do disco) ou desacionado (seletor dentro do disco).

DADOS TÉCNICOS

Alimentação 110 ou 220 Vca (especificar)

Frequência da rede 60 Hz

Consumo 1,5 VA (aproximadamente)

Programação Diária

Nº máx. de comutações 96/dia

Intervalo mínimo entre comutações 15 minuto

Relé de saída Máximo 16A

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente De trabalho: 0 a +50°C De armazenamento: -10 a +60°C

Material da caixa Termoplástico

Capacidade dos terminais Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,4 Nm

Peso aproximado YTHR-1: 120 g

Fixação YTHR-1: trilho DIN ou parafusos
