Introdução

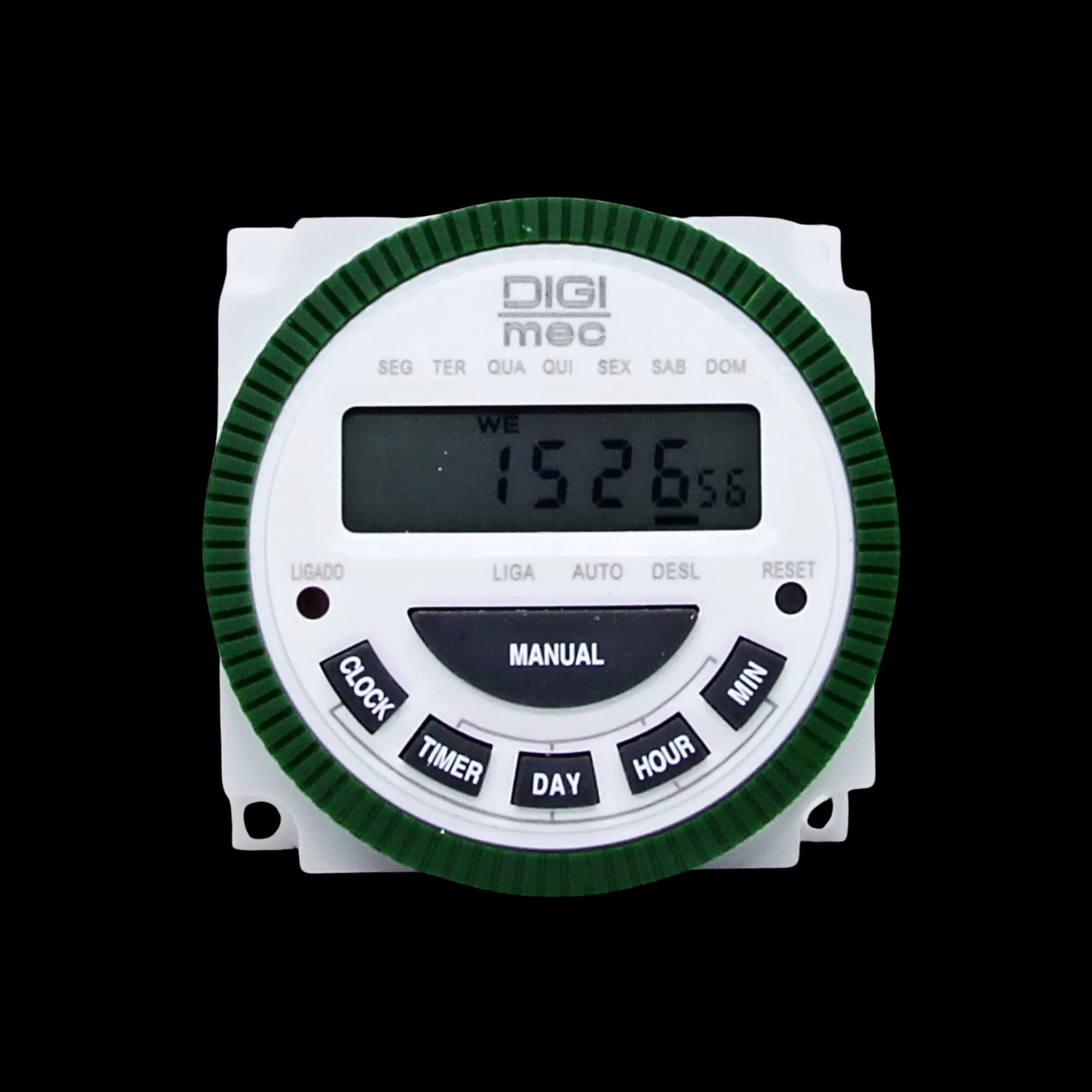

Os interruptores horários microprocessados da Digimec tipos YTW/34, STW/34 e MTW/34 são aparelhos desenvolvidos para ligar e desligar equipamentos eletrônicos com intervalos de tempo predeterminados, garantindo a precisão, repetibilidade e a confiabilidade de processos. Com 17 programações liga/desliga, possui uma indicação por display LCD e bateria de longa durabilidade contra perda de sincronismo horário. Montados em caixas plásticas, compactos, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fi-xação para frente de painel, trilho DIN ou parafusos.

Principais Características

Fácil programação pelas teclas frontais

Display LCD

Modo de controle automático, ligado ou desligado

Led de Indicação de saída energizada

17 comutações de liga/desliga

1 contato de saída reversor, 16A

Fixação para frente de painel

Trilho DIN

Parafusos

Principais aplicações

Comedouros e bebedouros para granjas

Iluminação para aquários

Equipamentos de ar-condicionado

Residências

Compressores

Controle de aquecimento

Controle de iluminação para jardins

Bombas, filtros para piscinas

Câmaras e balcões frigoríficos

Painéis, vitrines comerciais

Equipamentos de climatização e aquecimento

Controle de irrigação

Controle de alarmes sonoros em escolas e industrias

Iluminação pública (estradas, estacionamentos)

Máquinas plásticas (injetoras, extrusoras e sopradoras)

Estufas e Fornos industriais

Funcionamento

Estes interruptores são programáveis por seu teclado frontal e permite acionamentos diários ou semanais, podendo ser visualizados em seu display frontal lcd.

Dados técnicos

Alimentação (- 15% +10 %): 110, 220 Vca (especificar)

Frequência da rede: 50-60 Hz

Consumo: 3 VA (aproximadamente)

Indicação digital: display LCD

Programação: Diária e Semanal

Nº máx. de comutações: 17 liga/desliga

Intervalo mínimo entre comutações: 1 minuto

Autonomia da bateria: Acima de 5 anos, com 60 dias de reserva

Relé de saída: 1 x 16 A, 250 Vca máx. carga resistiva – reversível

Material dos contatos: AgCdO

Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente: De trabalho: 0 a 50°C : De armazenamento: -10 a 60°C

Material da caixa: Termoplástico

Capacidade dos terminais: Fio: 2,5 mm²

Cabo: 2,5 mm²: Condutor com terminal: 2,5 mm²

Torque de aperto: 0,4 Nm

Peso aproximado

YTW/34: 145 g

STW/34: 110 g

MTW/34: 75 g

Fixação

YTW/34: trilho DIN ou parafusos

STW/34: frente de painel

MTW/34: parafusos
