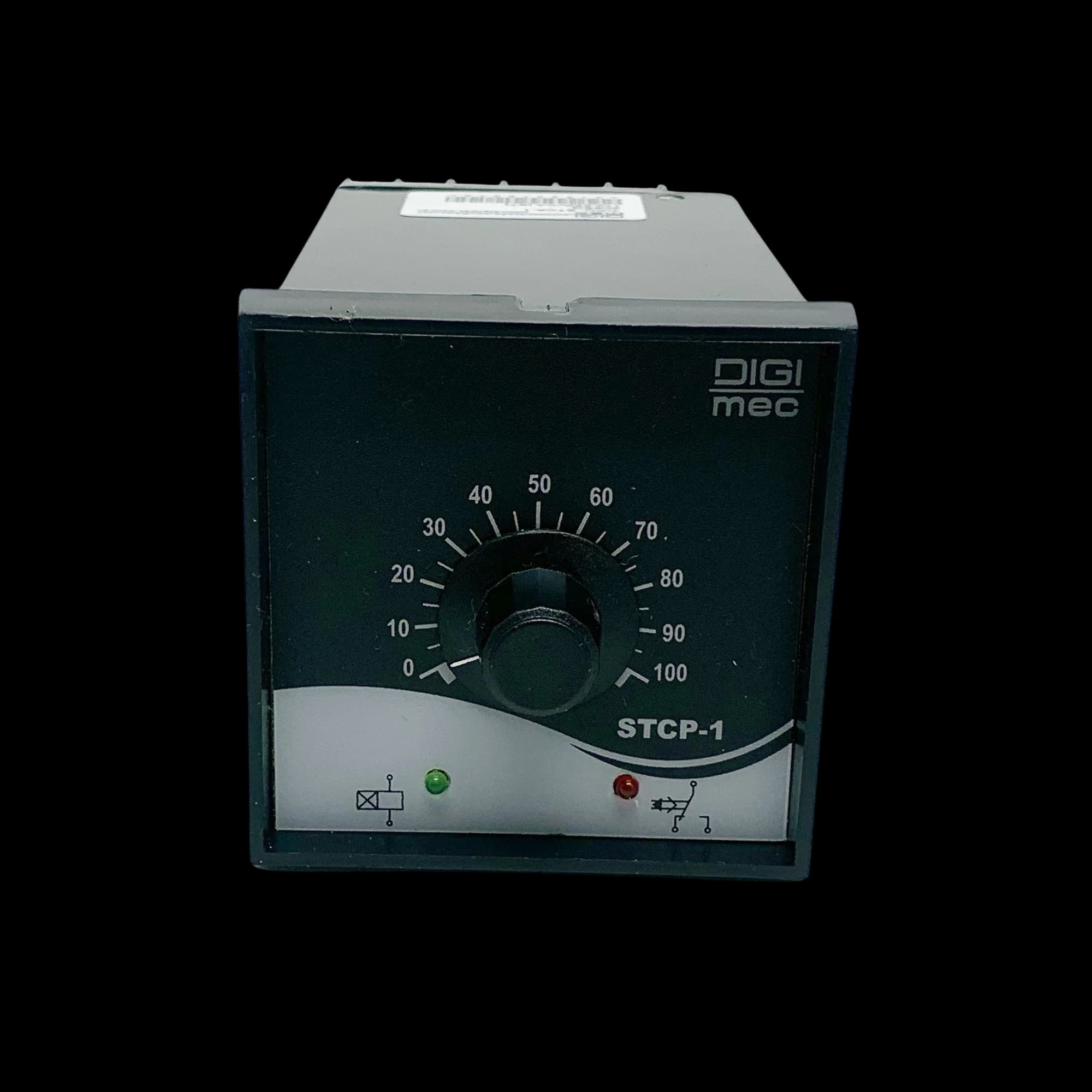

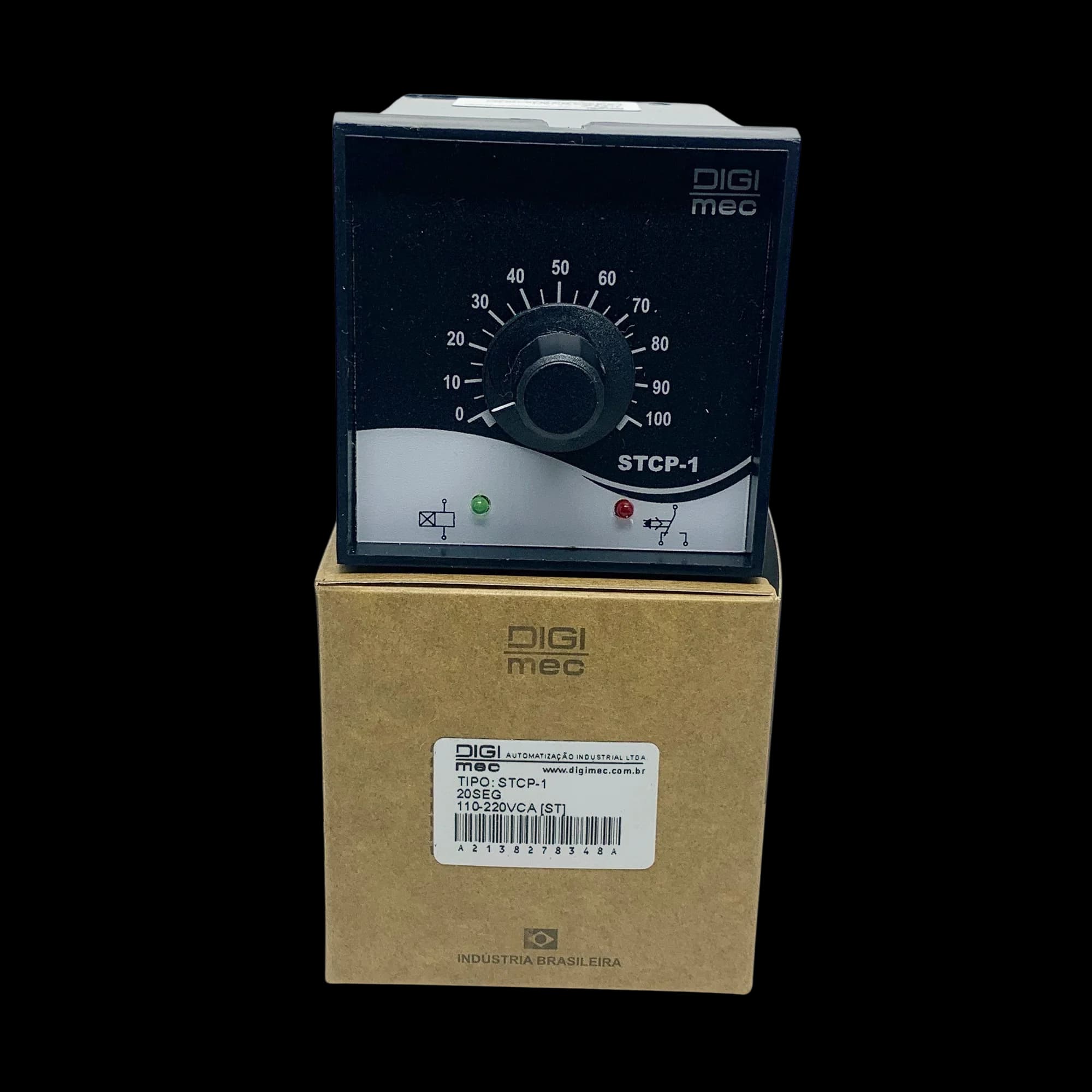

Os temporizadores eletrônicos da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas para permitir uma aplicação segura em equipamentos diversos e montagem em frente de painéis e fácil fixação por grampos.

Funcionamento

CÍCLICO COM AJUSTE PERCENTUAL

A partir de sua energização, o relé de saída comuta seus contatos para a posição de trabalho e de repouso, ciclicamente, permanecendo na posição de trabalho durante um intervalo de tempo ajustado em porcentagem de um período fixo (ciclo) na escala do aparelho. ESCALA: 0 a 100%

Dados técnicos :

Alimentação (+10% -15%) 12, 24, 48, 100, 220 Vcc / 24, 48, 110, 220 Vca (outros valores sob consulta)

Frequência da rede : 50 - 60 Hz Vca

Consumo : 3 VA (aproximadamente)

Escalas (outras sob consulta) FTCP-1, STCP-1, CTCP-1: 20 - 40 - 60 seg. (ciclos)

Precisão da escala 6%

Repetibilidade 2% fim de escala

Histerese <2% fim de escala

Tempo mínimo de reinicialização 100 ms

Relé de 5 Amp 250Vac Max. carga resistiva – reversível

Material dos contatos : AgCdO

Vida útil dos contatos : Mecânica (sem carga) 10.000.000 operações

Elétrica (com carga resistiva) 1.000.000 operações

Temperatura ambiente : De trabalho: 0 a 50°C De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90% sem condensação

Material da Termoplástico

Grau de proteção do frontal IP 64

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 10

Capacidade dos terminais : Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Dimensões (mm):

Caixa S: 72 x 72 x 120 (LxAxP)

Fixação : Por grampos
