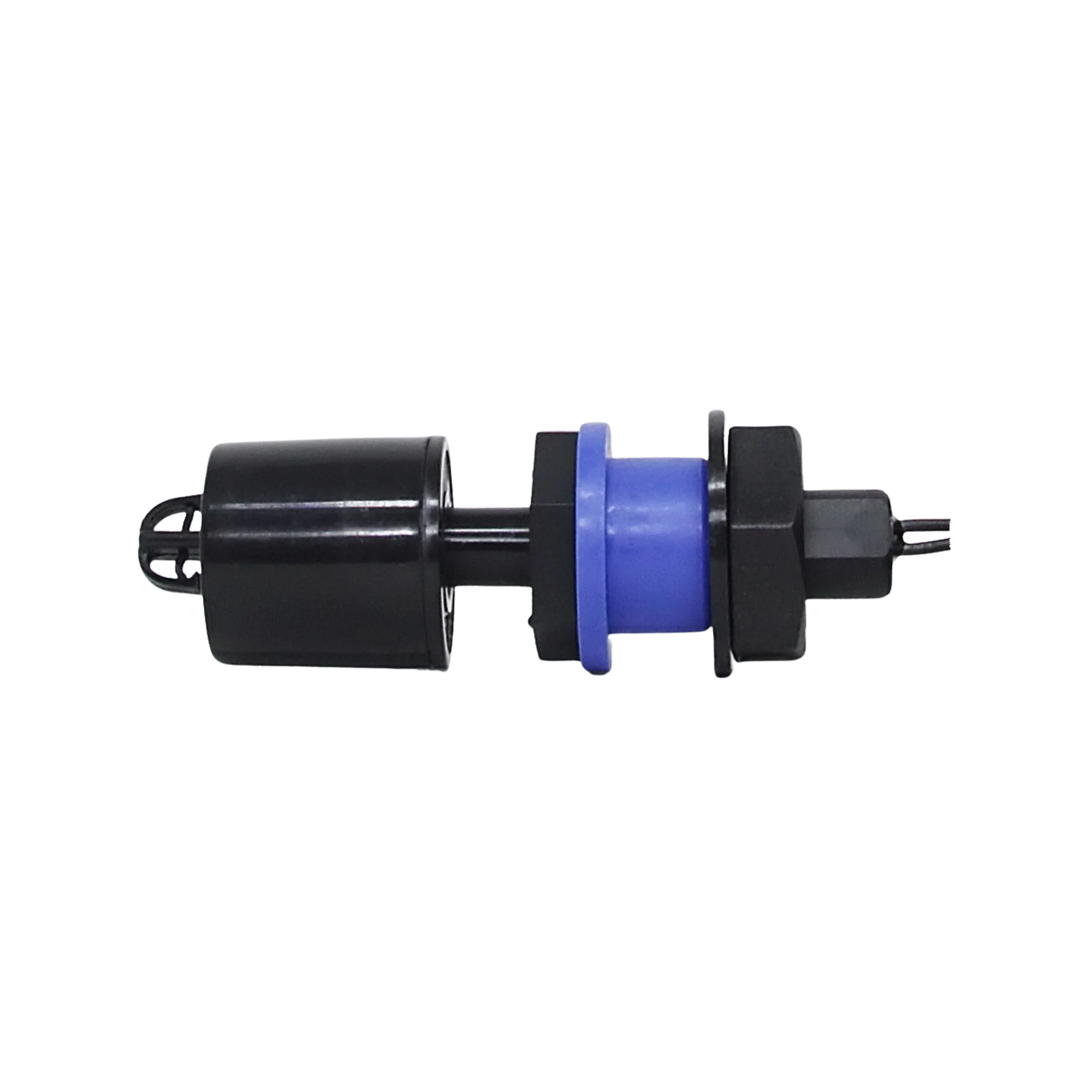

Sensor de Nível à Mini Bóia RF-OV41D

Introdução

Os mini-interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação.

Principais aplicações

São aplicações típicas dos sensores de nível RF:

• Controle e supervisão do nível em reservatórios de água,
• produtos químicos lubrificantes,
• combustíveis, destiladores, etc.

Funcionamento

Quando o campo magnético de um ímã permanente colocado na boia de flutuação se aproxima de um relé reed inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado, o contato é desfeito e o circuito elétrico abre.

GRAVIDADE ESPECÍFICA

Os níveis de atuação foram estipulados com base na gravidade específica da água (SG=1). Se o líquido a ser monitorado tiver um SG muito diferente, o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado.

PROTEÇÃO

Cargas indutivas - Nunca chavear diretamente válvulas solenoides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis.

Cargas capacitivas - Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc, os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis.

Dados técnicos

Tensão máxima de comutação

RF-0V11F: 125 Vca

Demais: 220 Vca/200 Vcc

Potência máxima de comutação*

RF-0V11F, RF-OV61F: 10 W

Demais: 50 W

Corrente máxima de comutação* 0,5 A

Pressão máxima 4 kg/cm²

Densidade do líquido (SG)

RF-OV11F: 0,75

RF-OV21D: 0,7

RF-OV31D: 0,5

RF-OV61F: 0,65

RF-OV81D: 0,6

RF-OV51D: 0,8

RF-OV41D: 0,7

Cabo de ligação 2 x 22 AWG x 30 cm

Grau de proteção da saída elétrica IP 66

Temperatura de operação -20 a 80°C

Material

RF-OV41D: Borracha nitrílica (NBR)

Demais: Polipropileno (PP)

Peso

RF-OV11F: 12 g

RF-OV21D: 18 g

RF-OV31D: 12,8 g

RF-OV41D: 23 g

RF-OV51D: 23 g

RF-OV61F: 16 g

RF-OV81D: 180 g

Instalação Vertical

Contato N.A ou N.F
